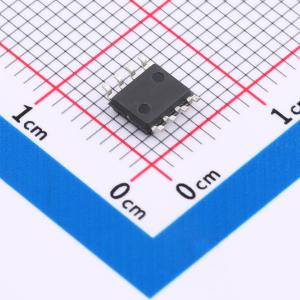

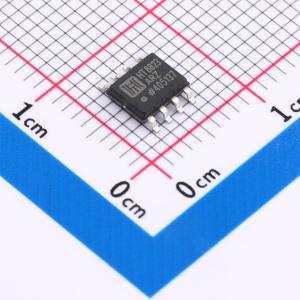

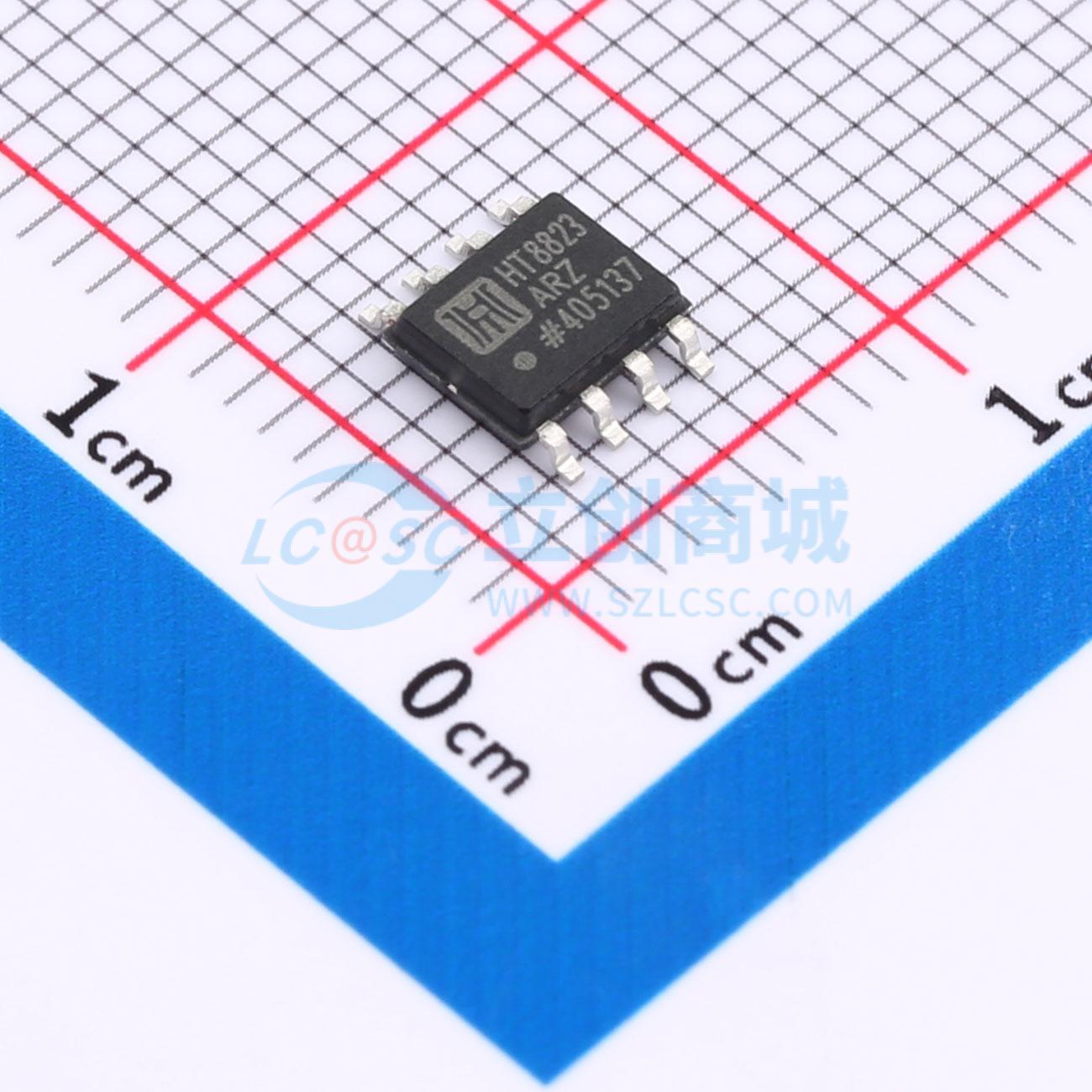

温馨提醒：图片仅供参考，商品以实物为准

HT8823ARZ

双路、16MHz、轨到轨FET输入放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 36v双通道,16 MHz的轨到轨FET输入放大器
品牌名称: HTCSEMI(海天芯)
商品型号: HT8823ARZ
商品编号: C28646424
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1108克(g)

商品参数

	属性	参数值
	商品目录	FET输入运放
	放大器数	双路
	增益带宽积(GBP)	16MHz
	输入偏置电流(Ib)	25pA
	输入失调电压(Vos)	800uV
	共模抑制比(CMRR)	76dB
	压摆率(SR)	22V/us
	静态电流(Iq)	2.6mA
	轨到轨	轨到轨输出

	属性	参数值
	输入失调电压温漂(Vos TC)	2uV/℃
	输出电流	15mA
	工作温度	-40℃~+85℃
	单电源	3V~36V
	双电源(Vee ~ Vcc)	-18V~-1.5V；1.5V~18V
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	16nV/√Hz@10kHz
	输入失调电流(Ios)	20pA

商品概述

HT8823是一款双路精密、16 MHz、JFET输入运算放大器，可采用3.0 V至36 V单电源或±1.5 V至±18 V双电源供电。在单电源模式下，它具备真正的单电源能力，输入电压范围可扩展至地电位以下。当IOUT ≤ 100 μA时，输出电压摆幅可接近每个电源轨50 mV以内，提供出色的输出动态范围。最大失调电压为800 μV，失调电压漂移为2 μV/℃，输入偏置电流低于25 pA，且输入电压噪声低，在源阻抗高达1 GΩ时仍能提供直流精度。每路放大器的电源电流低至2.6 mA，可提供16 MHz的-3 dB带宽、20 kHz时-108 dB的总谐波失真（THD）以及22 V/μs的压摆率。作为跟随器，HT8823可驱动高达500 pF的直接容性负载，在距电源轨0.5 V时可提供15 mA的输出电流。这使得该放大器能够应对各种负载条件。这种交流和直流性能的结合，加上出色的负载驱动能力，使该放大器成为一款极其通用的放大器，适用于如A/D驱动器、高速有源滤波器和其他低电压、高动态范围系统等应用。

商品特性

单电源供电
输出摆幅轨到轨
输入电压范围扩展至地电位以下
3 V至36 V单电源供电能力
高负载驱动能力
可驱动500 pF容性负载，G = +7
距电源轨0.5 V时输出电流为75 mA
每路放大器2.6 mA低电源电流下的出色交流性能
-3 dB带宽为16 MHz，G = +1
2 V阶跃时，建立时间为350 ns，精度达0.07%
压摆率为22 V/μs
良好的直流性能
最大输入失调电压为800 μV
失调电压漂移为2 μV/℃
最大输入偏置电流为25 pA
低失真：≥ 0 kHz时，最差谐波为-108 dBc
低噪声：10 kHz时为16 nV/√Hz
输入接至电源轨时无相位反转

应用领域

电池供电的精密仪器
光电二极管前置放大器
有源滤波器
12位至16位数据采集系统
医疗仪器
