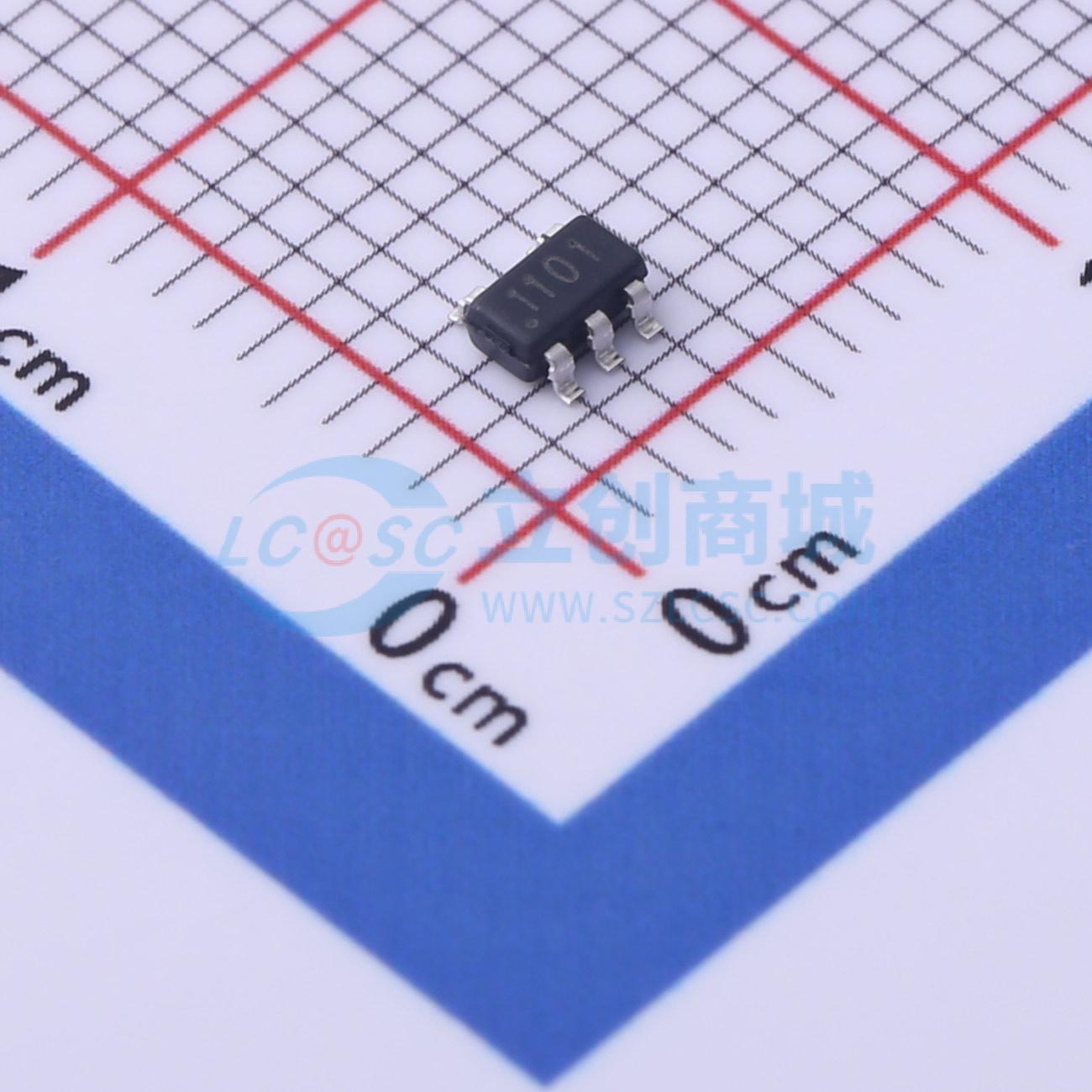

温馨提醒：图片仅供参考，商品以实物为准
INK1101ST
5~120mA低饱和恒流LED驱动器，带PWM调光
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低压差线性LED驱动器
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- INK1101ST
- 商品编号
- C2840169
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3.3V~5.7V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | 32V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 180mA | |
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 5% |
商品概述
INK1101是一款LED线性恒流驱动芯片，提供单通道恒定输出电流，电流输出范围从5~120mA，电流数值可以通过外接电阻（RFB）进行设定，输出端可承受最大电压达32V。芯片的工作电压范围为3.3~5.5V。低至0.3V的电流设定电压以及50mV低压差驱动级，使得INK1101能够在宽驱动电压范围内提供稳定的电流输出，极大增强恒流灯条模组的级联能力。INK1101外围元件少，应用可靠性好，芯片内部包含高精度的带隙基准源，5.5V电压调整器，过温保护电路和低压差驱动电路等等。 芯片还提供了输出端使能控制引脚DIM，该引脚内部具有上拉电阻，在不需要使用使能引脚的情况下，该引脚悬空，默认输出恒流。用户也可以采用5V逻辑通过该引脚对输出电流进行调光控制，实现高质量的PWM调光，例如，与INK1003配合使用作为大功率恒流驱动器。 INK1101内建温度感应器与过热保护功能。芯片内部的温度感应器可侦测INK1101的温度状态；当INK1101芯片内部温度超过150°C时，过温保护电路会启动，关断恒流输出，当芯片内部结温低于130°C时，恒流输出会重新打开。 SOT23 - 5小体积封装，适合高品质的LED模组和灯条应用。
商品特性
- 恒流输出值不受输出端负载电压影响
- 恒流输出范围值宽：5~180mA
- 利用一个外接电阻，可调整电流输出值(5~180mA)
- ICC电流低，仅为300uA，有助于提高灯具光效
- 内置过热保护电路 (OTP)
- 输出端最小过驱动电压：0.35V@IOUT = 120mA
- 输出耐压高达32V ，可以用于24V灯条PWM调光，不调光灯条最高电压可到48V
- 芯片间电流失配 < ±5%@IOUT = 120mA
应用领域
- 恒流LED模组
- 恒流LED灯条
- LED日光灯管
- LED背光
- 面板灯
