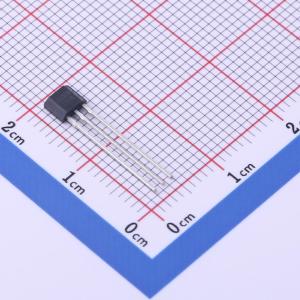

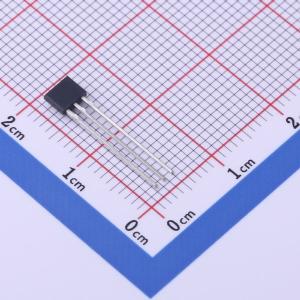

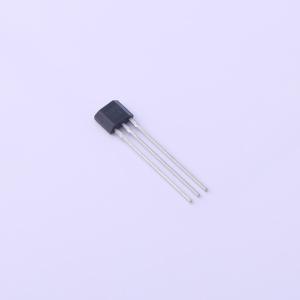

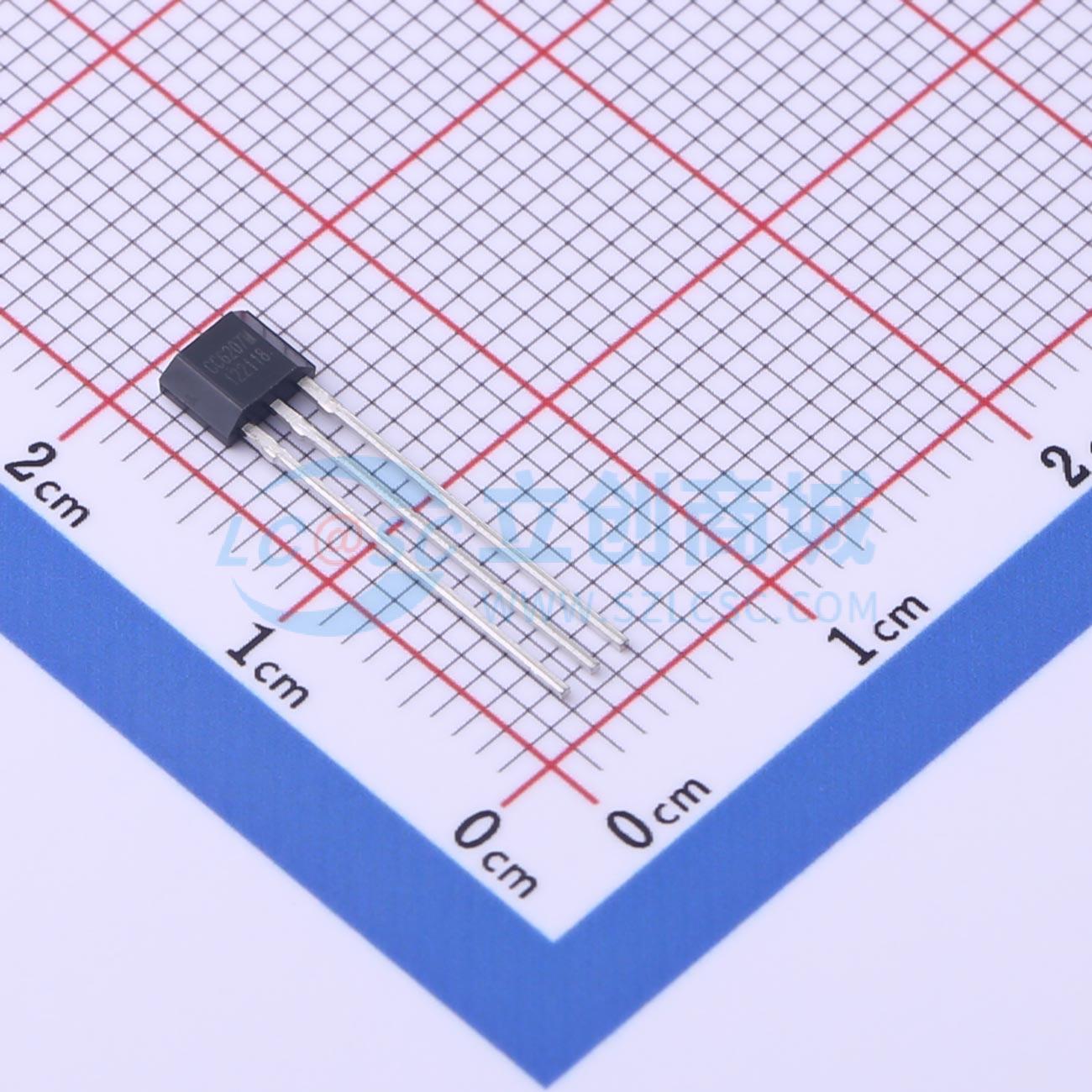

温馨提醒：图片仅供参考，商品以实物为准
CC6207MTO
霍尔效应开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 微功耗 32Hz,±20Gs,全极性霍尔开关
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CC6207MTO
- 商品编号
- C2840172
- 商品封装
- TO-92S
- 包装方式
- 袋装
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 全极型 | |
| 工作电压 | 5V | |
| 工作点(Gs) | ±2mT | |
| 释放点(Gs) | ±1.5mT |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 500uA | |
| 工作电流 | 3uA | |
| 采样频率 | 32Hz | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
CC6207M是一款微功耗、高灵敏度全极性霍尔开关传感器，具有锁存输出，可直接替代传统干簧管。该器件特别适合电池供电的便携式电子产品。它具备全极性磁感应功能，即靠近磁场的南极或北极均可触发，磁场移除后输出关闭，无需区分磁极方向，简化了组装流程。其内部集成了霍尔片、电压稳压器、信号放大处理器、动态失调消除模块、锁存器以及CMOS输出级。采用先进的BiCMOS工艺和优化的电路设计，实现了极低的输入误差反馈。动态失调消除技术有效抵消了封装应力、热应力和温度梯度引起的失调电压，提升了器件一致性。同时，其超小封装工艺赋予了产品更高的性能和市场竞争优势。该器件提供SOT23-3、TO-92S和DFN4L三种封装选项，工作温度范围为-40~125°C。
商品特性
- 工作电压范围宽，2~5V
- 微功耗
- 响应速度快，工作频率为32Hz
- 全极性输出，对南极和北极磁场均可响应
- 良好的温度稳定性
- 开关点漂移低
- ESD（HBM）耐压达6000V
- 采用SOT23-3和DFN4L小尺寸封装
