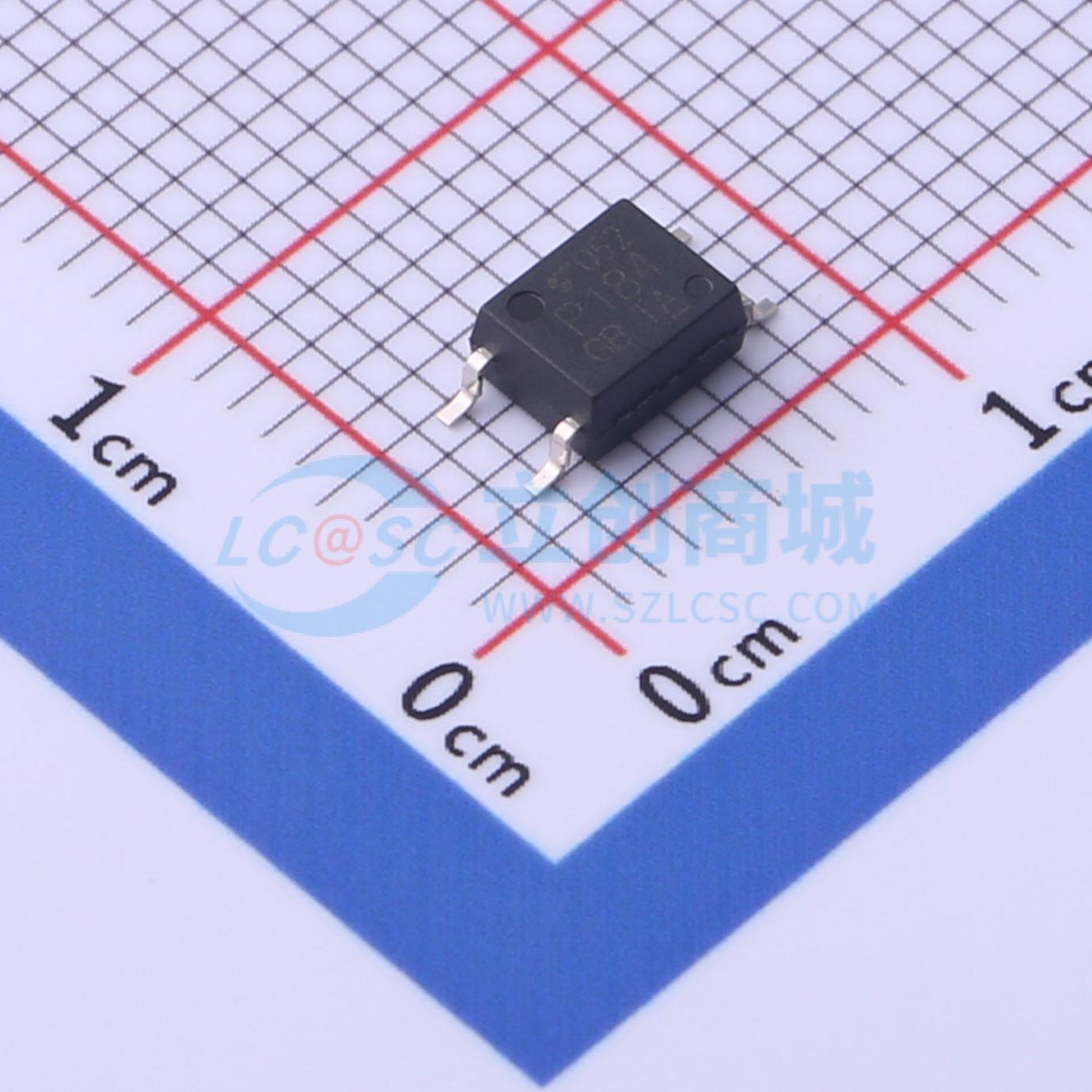

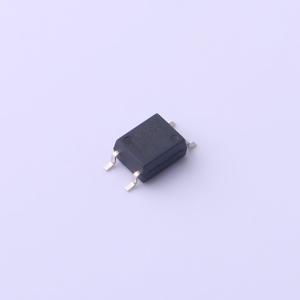

TLP184(GB-TPL,E
光电耦合器，砷化镓红外发光二极管和光电晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是小型扁平耦合器，适用于表面贴装组装。由一个光电晶体管组成，与一个反向并联的砷化镓红外发射二极管光耦合，可通过交流输入电流直接运行。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP184(GB-TPL,E
- 商品编号
- C2840184
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@8mA,2.4mA | |
| 上升时间(tr) | 5us | |
| 下降时间 | 9us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 正向电流(If) | 16mA |
