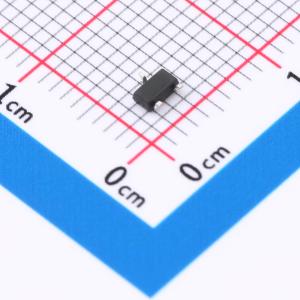

温馨提醒：图片仅供参考，商品以实物为准
CC6207MST
霍尔效应开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 微功耗 32Hz,±20Gs,全极性霍尔开关
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CC6207MST
- 商品编号
- C2840173
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 全极型 | |
| 工作电压 | 5V | |
| 工作点(Gs) | ±2mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | ±1.5mT | |
| 采样频率 | 32Hz | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
CC6207M是一款微功耗、高灵敏度全极性霍尔开关传感器，具备锁存输出功能，可直接替代传统干簧管开关。该器件特别适用于电池供电的便携式电子产品，如手机、无绳电话、笔记本电脑和个人数字助理等。CC6207M具备全极性磁场检测能力，即无论南极或北极磁场靠近均可触发，磁场移除后输出关闭。这一特性不同于需要特定磁极才能动作的常规霍尔传感器，简化了组装时对磁极的辨识要求。其内部电路集成了霍尔传感片、电压稳压器、信号放大处理器、动态失调消除模块、锁存器以及CMOS输出级。得益于先进的BiCMOS工艺和优化的电路架构，该产品实现了极低的输入误差反馈。采用的动态失调消除技术能有效抵消由封装应力、热应力及温度梯度引起的失调电压，从而提升器件性能的一致性。同时，其超小型封装工艺赋予了产品卓越的性能和市场竞争力。CC6207M提供SOT23-3、TO-92S和DFN4L三种封装选项，工作温度范围为-40~125℃。
商品特性
- 工作电压范围宽，2~5V
- 微功耗
- 响应速度快，工作频率为32Hz
- 全极性输出，对南极和北极磁场均可响应
- 良好的温度稳定性
- 开关点漂移低
- ESD（HBM）耐受能力达6000V
- 提供SOT23-3和DFN4L小尺寸封装
- 符合RoHS标准
应用领域
- 仪器仪表
- 个人数字助理
- 笔记本电脑
