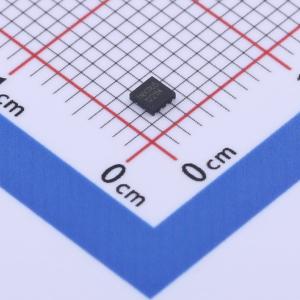

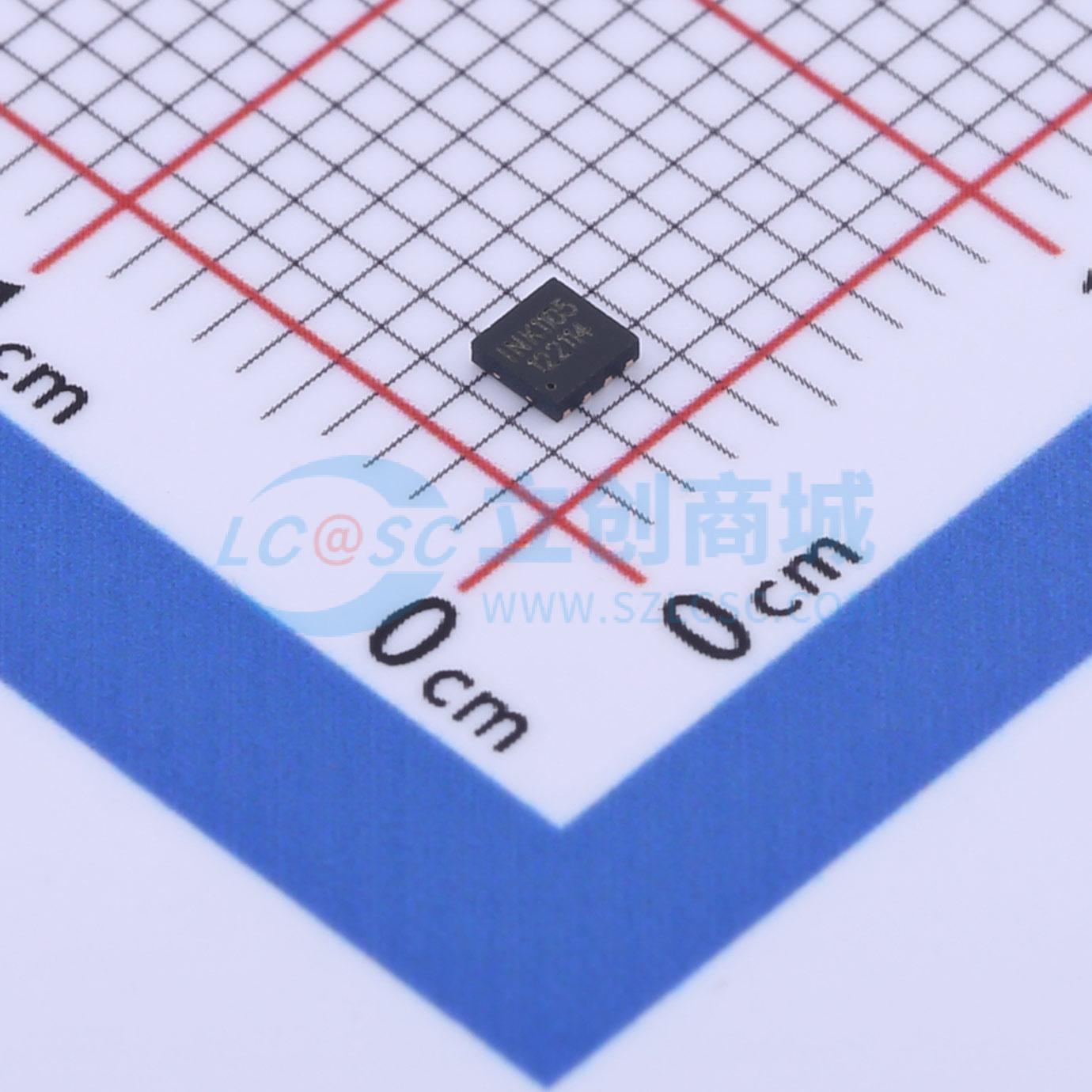

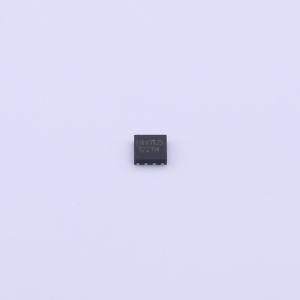

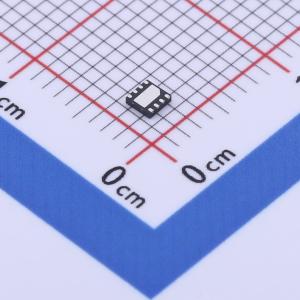

温馨提醒：图片仅供参考，商品以实物为准
INK1105DN
具有反接保护的多功能线性LED驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有反接保护，精度高，响应好，支持所有模式的激光LED驱动
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- INK1105DN
- 商品编号
- C2840171
- 商品封装
- DFN-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.2V~5.5V | |
| 开关频率 | 500Hz | |
| 通道数 | 1 | |
| 输出电压 | 2.1V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 500mA | |
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP) | |
| 工作温度 | -40℃~+125℃ | |
| 恒流精度 | 3% |
商品概述
INK1105是一款高精度、多功能LED驱动芯片，提供单通道恒定输出电流，电流输出范围从0.5~500mA，电流数值可以通过外接电阻（RFB）进行设定，芯片的工作电压范围为2.1~5.5V。低至150mV的电流设定电压以及200mV低饱和压降驱动级，使得INK1105能够在宽驱动电压范围内提供稳定的电流输出。INK1105外围元件少，应用可靠性好，芯片内部包含高精度的带隙基准源，5.5V稳压器，过温保护电路和低压差驱动电路，有源反接保护电路和驱动模式控制电路。 INK1105是多功能LED驱动器，通过FS0和FS1的引脚可以将IC设定在不同的工作模式下，满足用户的不同应用需求，支持多种工作模式：恒定功率控制、恒电流控制和爆闪模式。 INK1105采用DFN8 - 2X2小体积封装，其使用温度范围为 - 40~125°C。
商品特性
- VCC pin具有反接保护功能，反接时候电流不超过10uA
- 支持多种工作模式：恒定功率驱动模式、恒定电流驱动模式、50%占空比爆闪模式
- 最大恒定电流输出值：500mA
- 2.1V基准电压输出，最大负载能力1mA
- 利用一个外接电阻，可调整电流输出值（0.5~500mA）
- ICC电流低，仅为700uA，有助于提高灯具光效
- 输出端最小过驱动电压（ΔVDRV - VFB）：0.2V@IOUT = 500mA
- 芯片间电流失配 < ±3%@IOUT = 500mA
