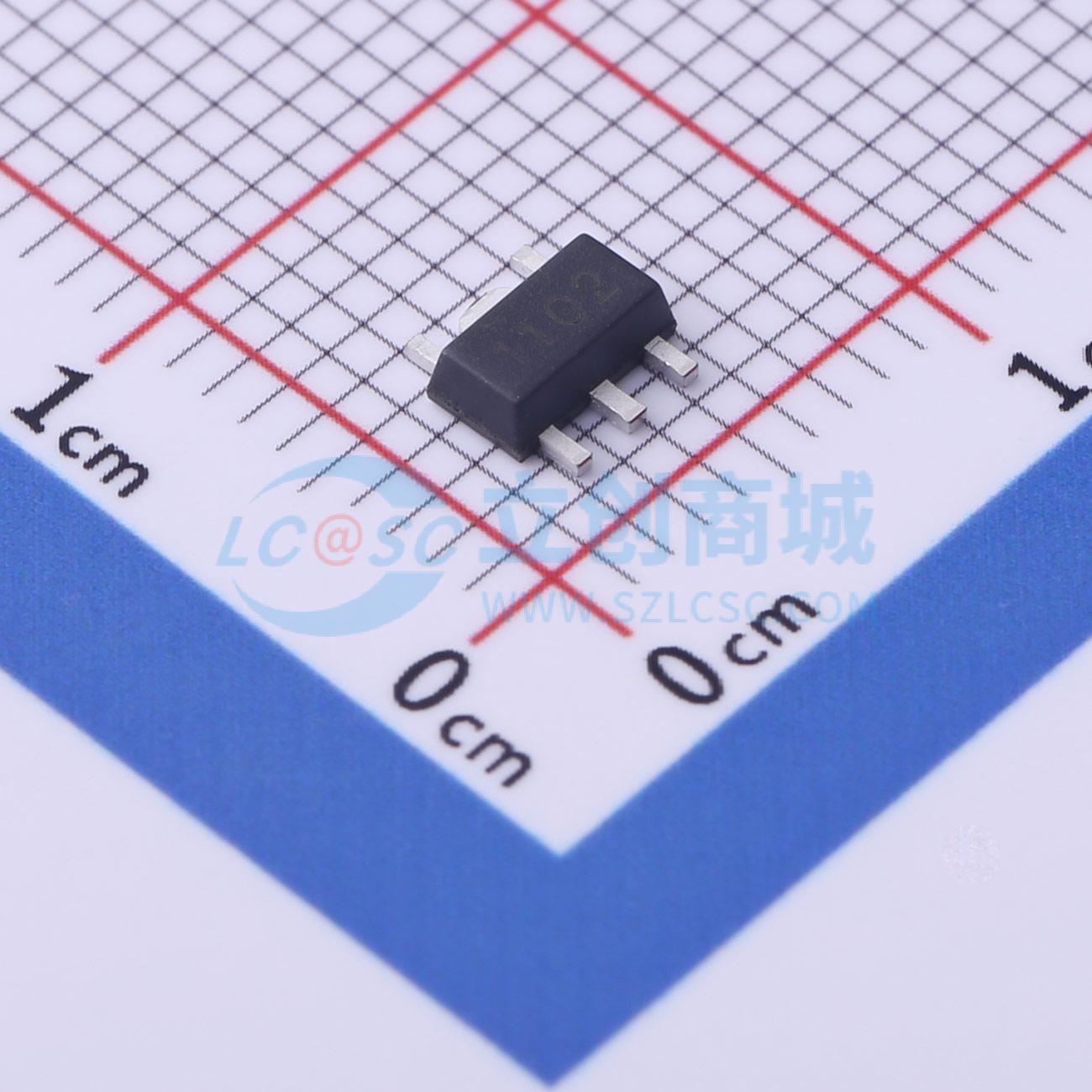

INK1102ST

LED线性恒流驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低饱和低压差线性LED驱动器
品牌名称: CrossChip(成都芯进)
商品型号: INK1102ST
商品编号: C2840170
商品封装: SOT-89-5
包装方式: 编带
商品毛重: 0.37克(g)

商品参数

商品概述

INK1102是一款LED线性恒流驱动芯片，提供单通道恒定输出电流，电流输出范围从5~500mA，电流数值可以通过外接电阻（RFB）进行设定，输出端可承受最大电压达32V。芯片的工作电压范围为3.3~5.5V。低至0.3V的电流设定电压以及200mV低饱和压降驱动级，使得INK1102能够在宽驱动电压范围内提供稳定的电流输出，极大增强恒流灯条模组的级联能力。INK1102外围元件少，应用可靠性好，芯片内部包含高精度的带隙基准源，5.5V稳压器，过温保护电路和低压差驱动电路等等。芯片还提供了输出端使能控制引脚DIM，该引脚内部具有上拉电阻，在不需要使用使能引脚的情况下，该引脚悬空，默认输出恒流。用户也可以采用5V逻辑通过该引脚对输出电流进行调光控制，实现高质量的PWM调光，例如，与INK1003配合使用作为大功率恒流驱动器。 INK1102内建温度感应器与过热保护功能。芯片内部的温度感应器可侦测INK1102的温度状态；当INK1102芯片内部温度超过150°C时，过温保护电路会启动，关断恒流输出，当芯片内部结温低于130°C时，恒流输出会重新打开。 INK1102采用SOT89 - 5小体积封装，适合高品质的LED模组和灯条应用，其使用温度范围为 - 40~85°C。

商品特性

恒流输出值不受输出端负载电压影响
最大恒流输出范围值：500mA
利用一个外接电阻，可调整电流输出值(5~500mA)
ICC电流低，仅为500uA，有助于提高灯具光效
内置过热保护电路 (OTP)
输出端最小过驱动电压：0.5V@IOUT = 350mA
输出耐压达32V ，可以用于24V灯条PWM调光，不调光灯条最高电压可到48V
芯片间电流失配 < ±5%@IOUT = 300mA

应用领域

恒流LED模组
恒流LED灯条
恒流LED广告光源
LED日光灯管
LED背光
LED舞台灯光

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3.3V~5.5V
	开关频率	-
	通道数	1
	输出电压	32V

	属性	参数值
	输出电流	500mA
	调光	PWM
	特性	过温保护(OTP)
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
