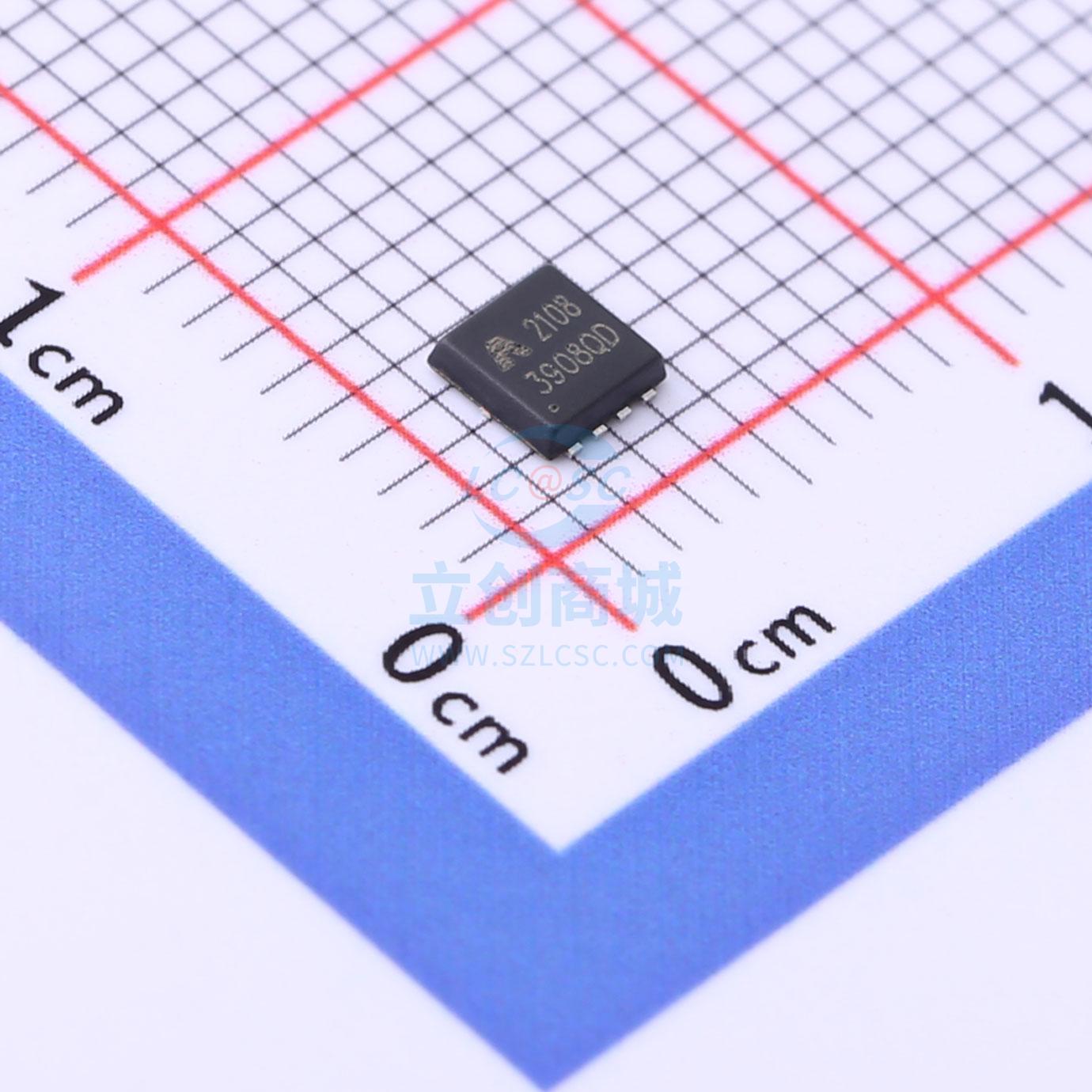

温馨提醒：图片仅供参考，商品以实物为准
AP3908QD
1个N沟道+1个P沟道 耐压:30V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：N沟道：VDD = 30V，ID = 20A，RDS(ON) < 13mΩ @VGS = 10V，RDS(ON) < 19mΩ @VGS = 4.5V。 P沟道：VDD = -30V，ID = -20A，RDS(ON) < 23mΩ @VGS = -10V，RDS(ON) < 34mΩ @VGS = -4.5V。 无铅产品。 高功率和电流处理能力。 表面贴装封装。应用：PWM应用。 负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP3908QD
- 商品编号
- C2828585
- 商品封装
- PDFN3x3-8
- 包装方式
- 编带
- 商品毛重
- 0.063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 23mΩ@10V | |
| 耗散功率(Pd) | 21W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 30nC@10V | |
| 输入电容(Ciss) | 1.55nF | |
| 反向传输电容(Crss) | 120pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 140pF |
商品概述
AP2045Q系列采用先进功率（Advanced Power）创新的设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。它为设计人员提供了一种适用于广泛功率应用的高效器件。
商品特性
- N沟道:
- VDD = 30 V,ID = 20 A
- 当VGS = 10 V时,RDS(ON) < 13 mΩ
- 当VGS = 4.5 V时,RDS(ON) < 19 mΩ
- P沟道:
- VDD = -30 V,ID = -20 A
- 当VGS = -10 V时,RDS(ON) < 23 mΩ
- 当VGS = -4.5 V时,RDS(ON) < 34 mΩ
- 获得无铅产品
- 高功率和电流处理能力
- 表面贴装封装
应用领域
-PWM应用-负载开关-电源管理
