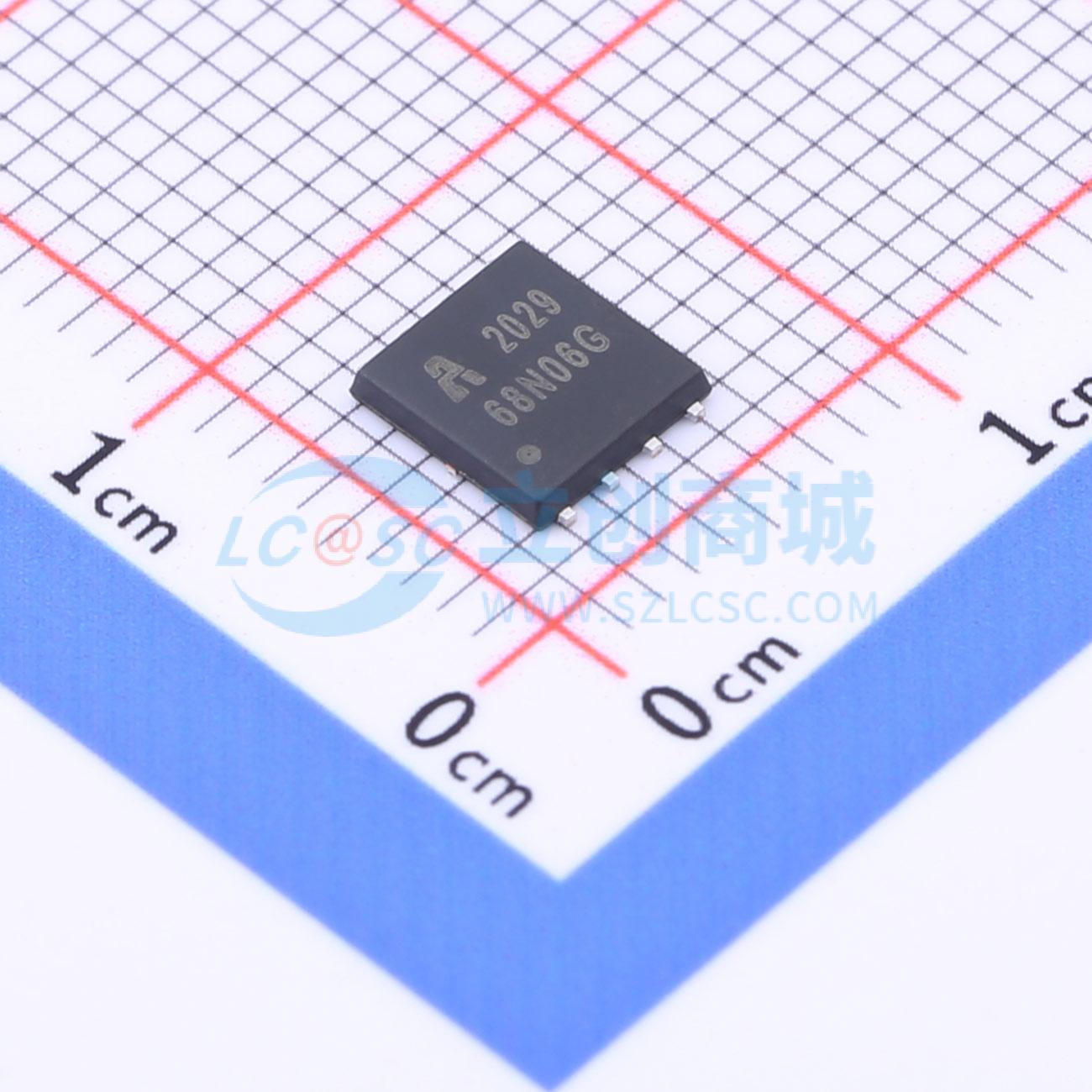

温馨提醒：图片仅供参考，商品以实物为准
AP68N06G
N沟道 耐压:60V 电流:50A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP68N06系列采用创新设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。它为设计人员提供了一种极其高效的器件，可广泛应用于各种电源领域。DFN5*G封装在所有采用红外回流焊技术的商业工业表面贴装应用中广受欢迎，并且由于其连接电阻低，适用于大电流应用
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP68N06G
- 商品编号
- C2828590
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.129克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 16mΩ@10V | |
| 耗散功率(Pd) | 104W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 33nC | |
| 输入电容(Ciss) | 2.3nF | |
| 反向传输电容(Crss) | 80pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 185pF |
商品特性
- 30V、70A
- 当VGS = 10V时，RDS(ON) < 6mΩ
- 当VGS = 4.5V时，RDS(ON) < 12mΩ
- 先进沟槽技术
- 产品无铅
- 出色的RDS(ON)和低栅极电荷
应用领域
- PWM应用
- 负载开关
- 电源管理
