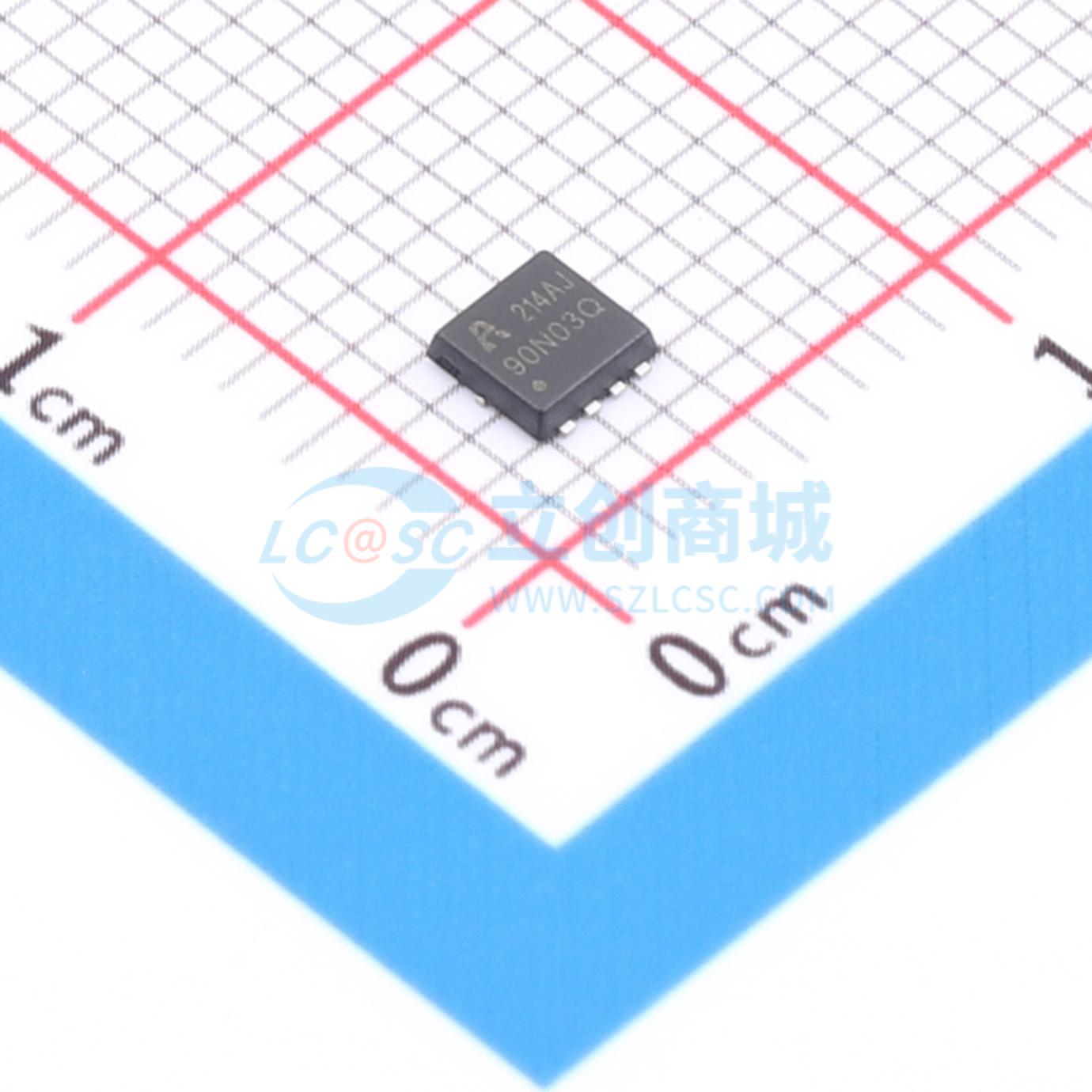

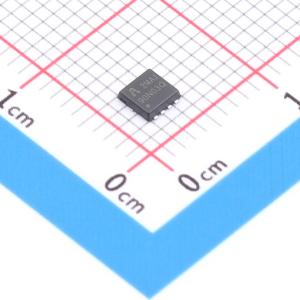

温馨提醒：图片仅供参考，商品以实物为准
AP90N03Q
N沟道增强型MOSFET 1个N沟道 耐压:30V 电流:90A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：30V，90A。 RDS(ON) < 4.2mΩ @VGS = 10V，典型值为3.6mΩ。 RDS(ON) < 7.0mΩ @VGS = 4.5V，典型值为5.2mΩ。 先进的沟槽技术。 获得无铅产品认证。 出色的RDS(ON)和低栅极电荷。应用：PWM应用。 负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP90N03Q
- 商品编号
- C2828593
- 商品封装
- PDFN3X3-8L
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 7mΩ@4.5V | |
| 耗散功率(Pd) | 46W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 42nC@10V | |
| 输入电容(Ciss) | 1.95nF | |
| 反向传输电容(Crss) | 240pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
这款功率MOSFET采用TrueSemi先进的平面条形DMOS技术制造。 该先进技术经过特别设计，可将导通电阻降至最低，提供卓越的开关性能，并能在雪崩和换向模式下承受高能脉冲。这些器件非常适合用于高功率逆变器、切割机。
商品特性
- 30V、90A
- 当VGS = 10V时,RDS(ON) < 4.2 mΩ,典型值为3.6 mΩ
- 当VGS = 4.5V时,RDS(ON) < 7.0 mΩ,典型值为5.2 mΩ
- 先进的沟槽技术
- 产品无铅
- 出色的RDS(ON)和低栅极电荷
应用领域
- PWM应用
- 负载开关
- 电源管理
