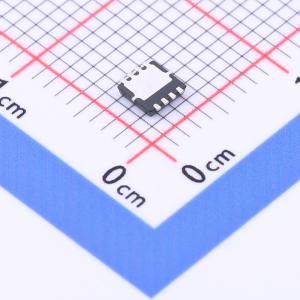

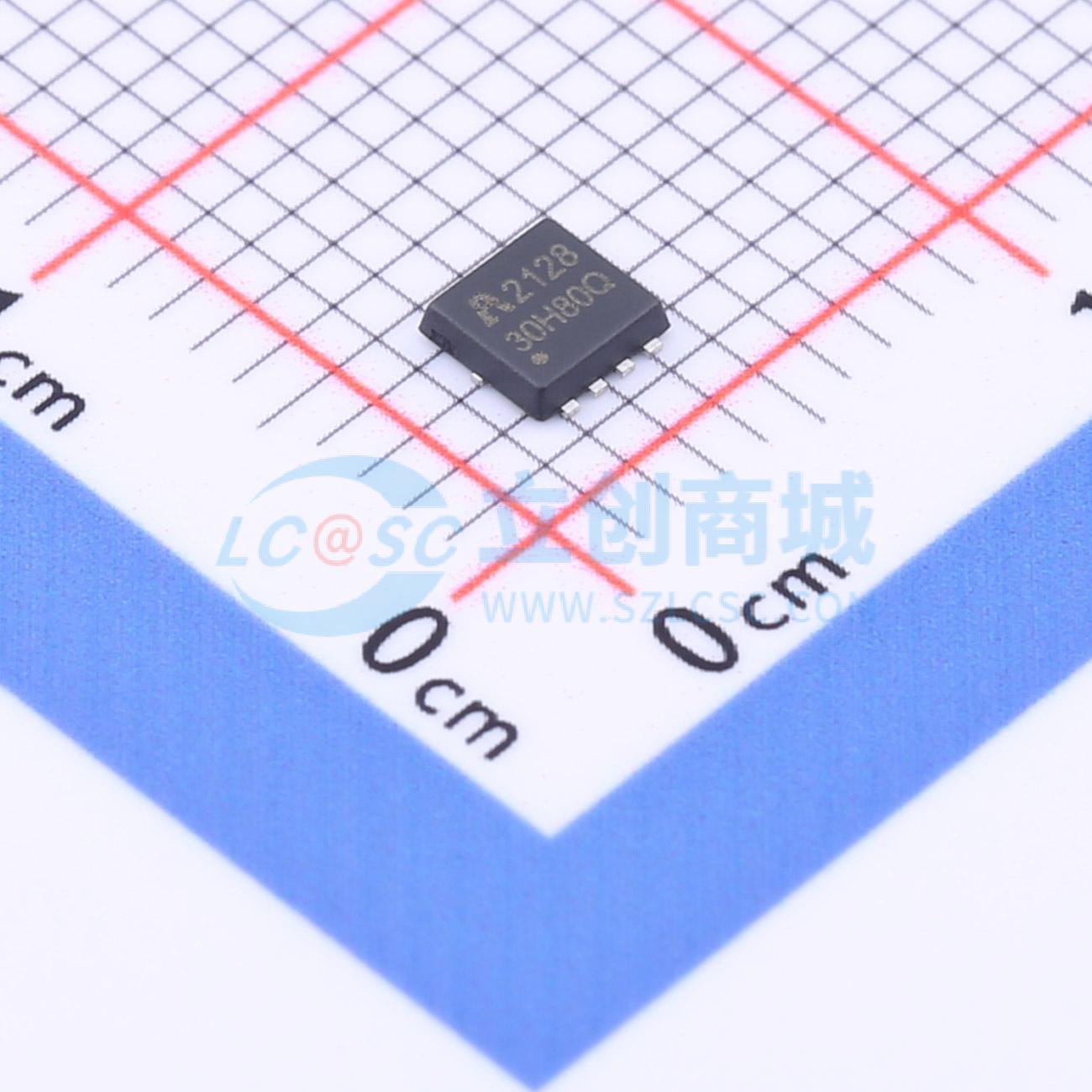

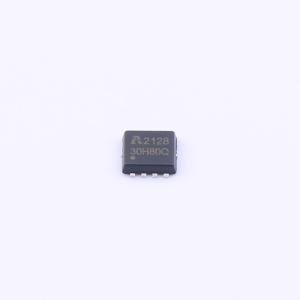

温馨提醒：图片仅供参考，商品以实物为准
AP30H80Q
1个N沟道 耐压:30V 电流:70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：30V，70A。 RDS(ON) <6mΩ @VGS=10V。 RDS(ON) <12mΩ @VGS=4.5V。 先进的沟槽技术。 获得无铅产品认证。 出色的RDS(ON)和低栅极电荷。应用：PWM应用。 负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP30H80Q
- 商品编号
- C2828592
- 商品封装
- PDFN3X3-8L
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 12mΩ@4.5V | |
| 耗散功率(Pd) | 46W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 33.7nC@10V | |
| 输入电容(Ciss) | 1.614nF | |
| 反向传输电容(Crss) | 215pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 245pF |
商品概述
AP0803QD系列采用创新设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。它为设计人员提供了一种极其高效的器件，可广泛应用于各种电源领域。
商品特性
- 驱动要求简单
- 导通电阻低
- 开关性能快
- 符合RoHS标准且无卤
