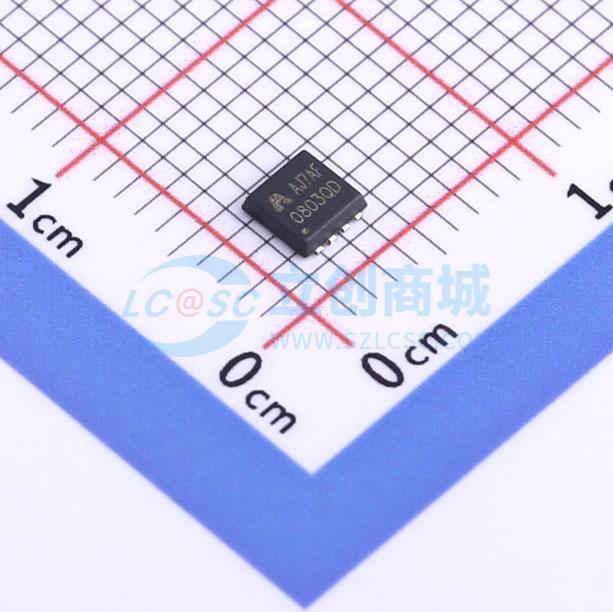

温馨提醒：图片仅供参考，商品以实物为准
AP0803QD
2个N沟道 耐压:30V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP0803QD系列采用创新设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。它为设计人员提供了一种适用于广泛电源应用的高效器件。
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP0803QD
- 商品编号
- C2828587
- 商品封装
- PMPAK(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 11.5mΩ@10V | |
| 耗散功率(Pd) | 20W | |
| 阈值电压(Vgs(th)) | 3V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22.4nC | |
| 输入电容(Ciss) | 1.28nF | |
| 反向传输电容(Crss) | 160pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 225pF |
商品特性
- 20V、6A
- 当VGS = 4.5V时，RDS(ON) < 13 mΩ（典型值：10 mΩ）
- 当VGS = 2.5V时，RDS(ON) < 16 mΩ（典型值：12 mΩ）
- 获得无铅产品认证
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
- 电源管理
