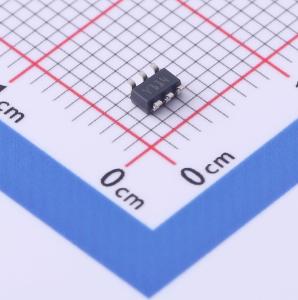

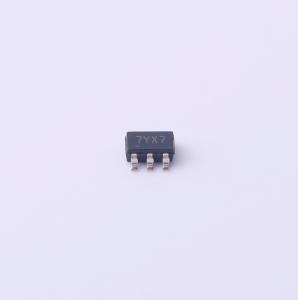

STM6779YWB6F

STM6717/18/19/20 和 STM6777/78/79/80 监控器是一系列低压/低电源电流处理器（微处理器或 DSP）监控器，旨在监控两个（或三个）系统电源电压。它们适用于诸如机顶盒（STB）、便携式电池供电系统、网络和通信系统等应用。 所有器件选项均具备按钮式手动复位输入（MR）。STM6777/78/79/80 还提供一种选项，允许用户通过外部电容将手动复位过程的启动延迟 6 µs（MRC 引脚悬空）或更长时间。 所监控的三个电源中的两个（VCC1 和 VCC2）具有固定（客户可选、工厂微调）阈值（VRST1 和 VRST2）。第三个电压通过外部可调的 RSTIN 阈值（0.626 V 内部参考电压）进行监控。 如果三个被监控电压中的任何一个降至其工厂微调或可调阈值以下，或者 MR 被置为逻辑低电平。

• SOT23 - 5（WY）
• 主电源（VCC1）监控
• 固定（工厂编程）复位阈值：4.63 V 至 1.58 V
• 辅助电源（VCC2）监控（STM6717/18/19/20/77/78）
• 固定（工厂编程）复位阈值：3.08 V 至 0.79 V
• 第三电源监控（使用外部可调的 RSTIN）：0.626 V 内部参考电压
• RST 输出（推挽或开漏）；若 VCC1 或 VCC2 ≥ 0.8 V，则状态有保证
• 上电时的复位延迟时间（trec）：13.2 ms、210 ms、900 ms（典型值）
• 手动复位输入（MR）
• 可选的带外部电容的延迟手动复位输入（MRC）（STM6777/78/79/80）
• 低电源电流 - 11 μA（典型值），VCC1 = VCC2 = 3.6 V
• 工作温度：-40 °C 至 85 °C（工业级）
• SOT23 - 6（WB）

• 机顶盒（STB）
• 便携式电池供电系统
• 网络
• 通信系统
