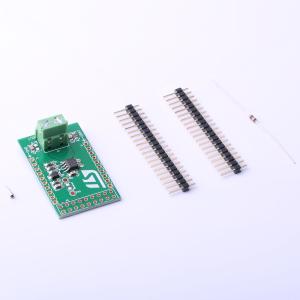

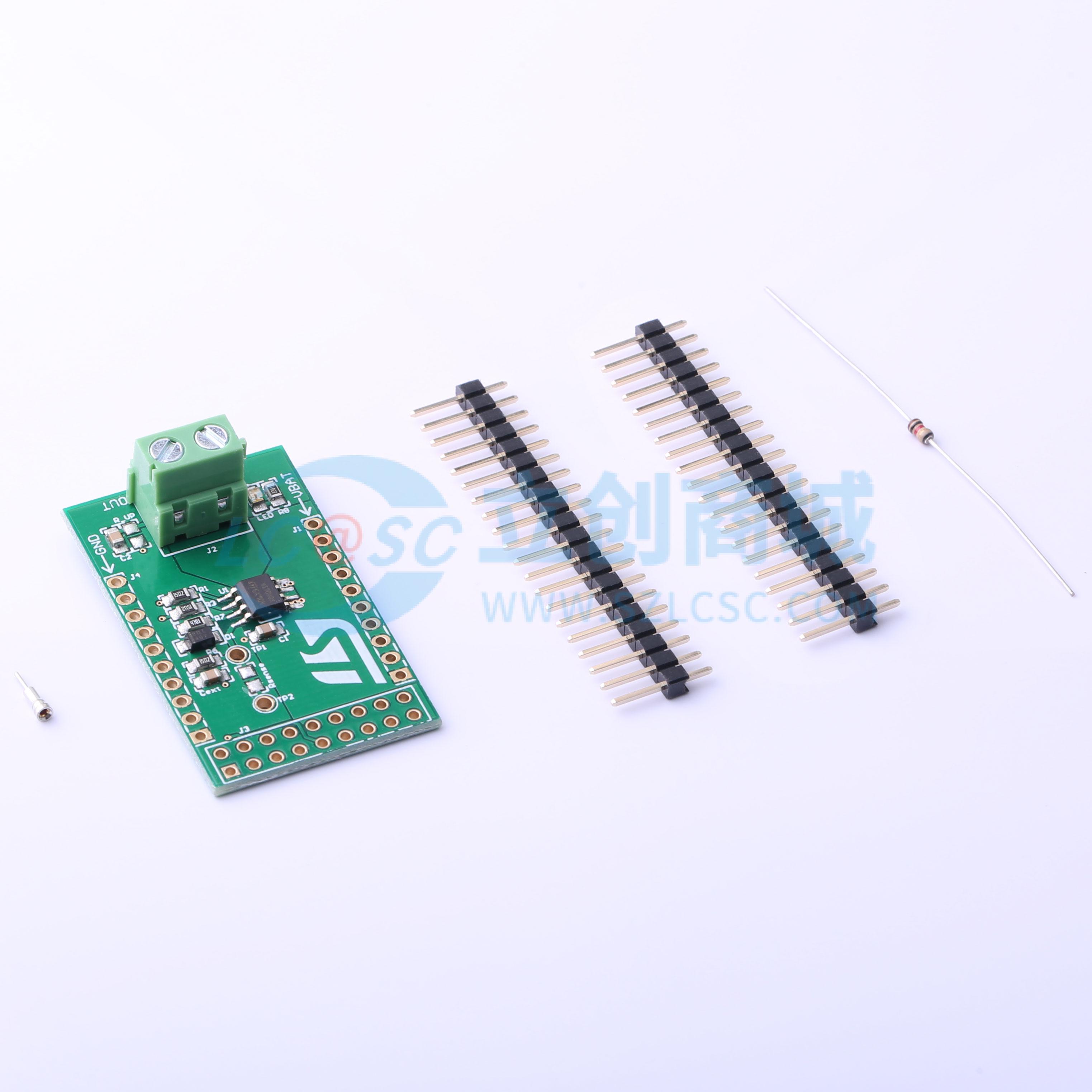

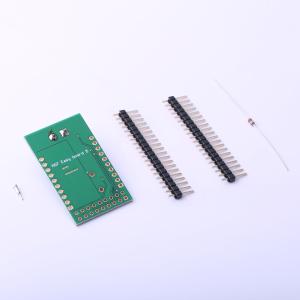

EV-VN7040AS
单通道智能高端驱动器，带模拟反馈
- 描述
- 该评估板提供了一种将VIPower M0 7技术轻松集成到现有系统的方式。它预装了VN7040AS高端驱动器,板载最少数量的电气组件(根据设备数据手册推荐),使用户无需额外设计和连接外部组件,即可直接连接负载、电源和微控制器。VN7040AS是一款采用ST专有VIPower技术制造的单通道高端驱动器,采用SO 8封装。该设备旨在通过3V和5V CMOS兼容接口驱动12V汽车接地负载,并提供保护和诊断功能
- 品牌名称
- ST(意法半导体)
- 商品型号
- EV-VN7040AS
- 商品编号
- C2802556
- 包装方式
- 盒装
- 商品毛重
- 21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开发板 | |
| 处理器 | - | |
| 运行内存 | - | |
| I/O 数 | - | |
| USB | - | |
| WIFI协议 | - | |
| 蓝牙 | - | |
| 以太网 | - |
| 属性 | 参数值 | |
|---|---|---|
| 音视频接口 | - | |
| 多媒体支持 | - | |
| 卡类型 | - | |
| 供电方式 | - | |
| 供电标准 | - | |
| POE支持 | - | |
| 分辨率 | - | |
| 温度范围 | - |
商品概述
该评估板是一款专为VN7040AS设计的简单单IC应用板，提供电气连接和散热功能，便于原型制作。板上预装VN7040AS高边驱动器，配备数据表推荐的最少电气组件，用户无需额外设计和连接外部组件即可直接连接负载、电源和微控制器。VN7040AS是采用VIPower M0-7技术制造的单通道高边驱动器，采用SO-8封装，旨在通过3V和5V CMOS兼容接口驱动12V汽车接地负载，并提供保护和诊断功能。
商品特性
- 专用高精度比例负载电流检测
- 过载和对地短路（功率限制）指示
- 热关断指示
- 关断状态开路负载检测
- 输出对Vcc短路检测
- 检测启用/禁用
- 欠压关断保护
- 过压钳位保护
- 负载电流限制保护
- 快速热瞬态自限制保护
- 接地丢失和Vcc丢失保护
- 外部组件支持的反向电池保护
- 静电放电保护
- 带模拟反馈的单通道智能高边驱动器
- 极低待机电流
- 兼容3V和5V CMOS输出
应用领域
- 适用于各类汽车电阻性、电感性和电容性负载
