商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开发板 | |
| 处理器 | - | |
| 运行内存 | - | |
| I/O 数 | - | |
| USB | - | |
| WIFI协议 | - | |
| 蓝牙 | - | |
| 以太网 | - |
| 属性 | 参数值 | |
|---|---|---|
| 音视频接口 | - | |
| 多媒体支持 | - | |
| 卡类型 | - | |
| 供电方式 | - | |
| 供电标准 | - | |
| POE支持 | - | |
| 分辨率 | - | |
| 温度范围 | - |
商品概述

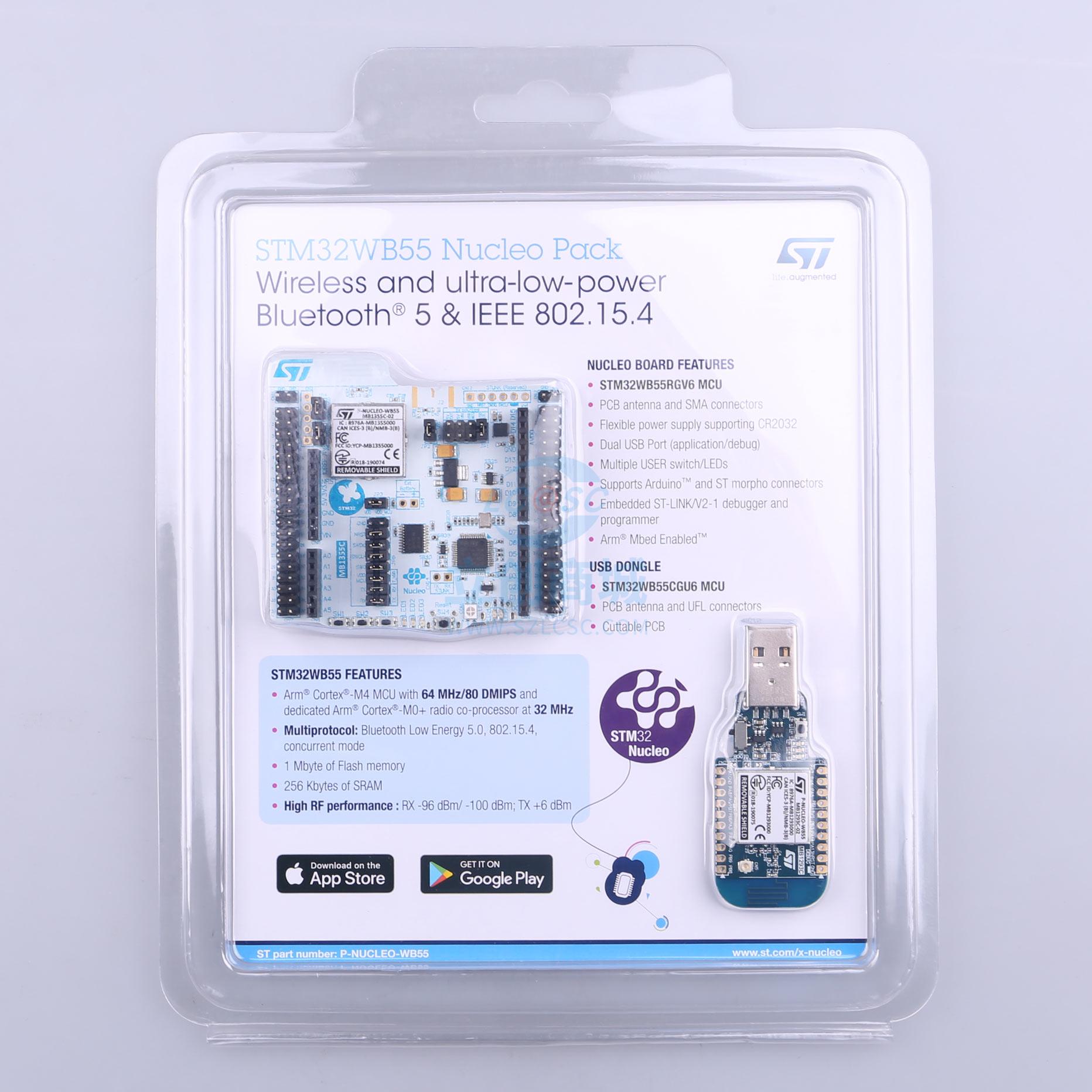

P-NUCLEO-WB55 pack是一款多协议无线和超低功耗设备，嵌入了符合蓝牙低功耗（BLE）SIG规范v5.0和IEEE 802.15.4-2011的强大且超低功耗的无线电。
商品特性
- Nucleo68：STM32WB微控制器（VFQFPN68封装）；2.4GHz RF收发器支持蓝牙v5.0和IEEE 802.15.4-2011 PHY和MAC；专用Arm 32位Cortex M0+ CPU用于实时无线电层；三个用户LED；三个用户按钮和一个复位按钮；USB用户接口（Micro-B）；扩展连接器（Arduino Uno V3、ST morpho）；集成PCB天线或SMA连接器占位；灵活供电选项（ST-LINK USB VBUS或外部电源）；板载CR2032电池插座；板载ST-LINK/V2-1调试器/编程器（支持USB重新枚举：大容量存储、虚拟COM端口和调试端口）
- USB dongle：STM32WB微控制器（UFQFPN48封装）；2.4GHz RF收发器支持蓝牙v5.0和IEEE 802.15.4-2011 PHY和MAC；专用Arm 32位Cortex M0+ CPU用于实时无线电层；启动管理开关；用户按钮；三个用户LED；集成PCB天线或UFL连接器
- 支持多种集成开发环境（IDE）：IAR、Keil、基于GCC的IDE、Arm Mbed
- 软件工具：STM32CubeMX、STM32CubeMonRF、STM32CubeProg
- 演示软件预加载在STM32闪存中，便于独立模式下演示设备外设
应用领域
- 加密功能应用：保护无线栈（确保仅特定栈被安装且无法被第三方读取或修改）；AES/PKA IP用于安全领域（加密/解密、生成密钥、签名/认证）
- 蓝牙应用：正常工作条件下范围为10米，开阔地可达100米；支持最多8个同时连接
- 系统要求：Windows OS（7、8、10）、Linux 64位或macOS；需USB Type-A转Micro-B电缆
