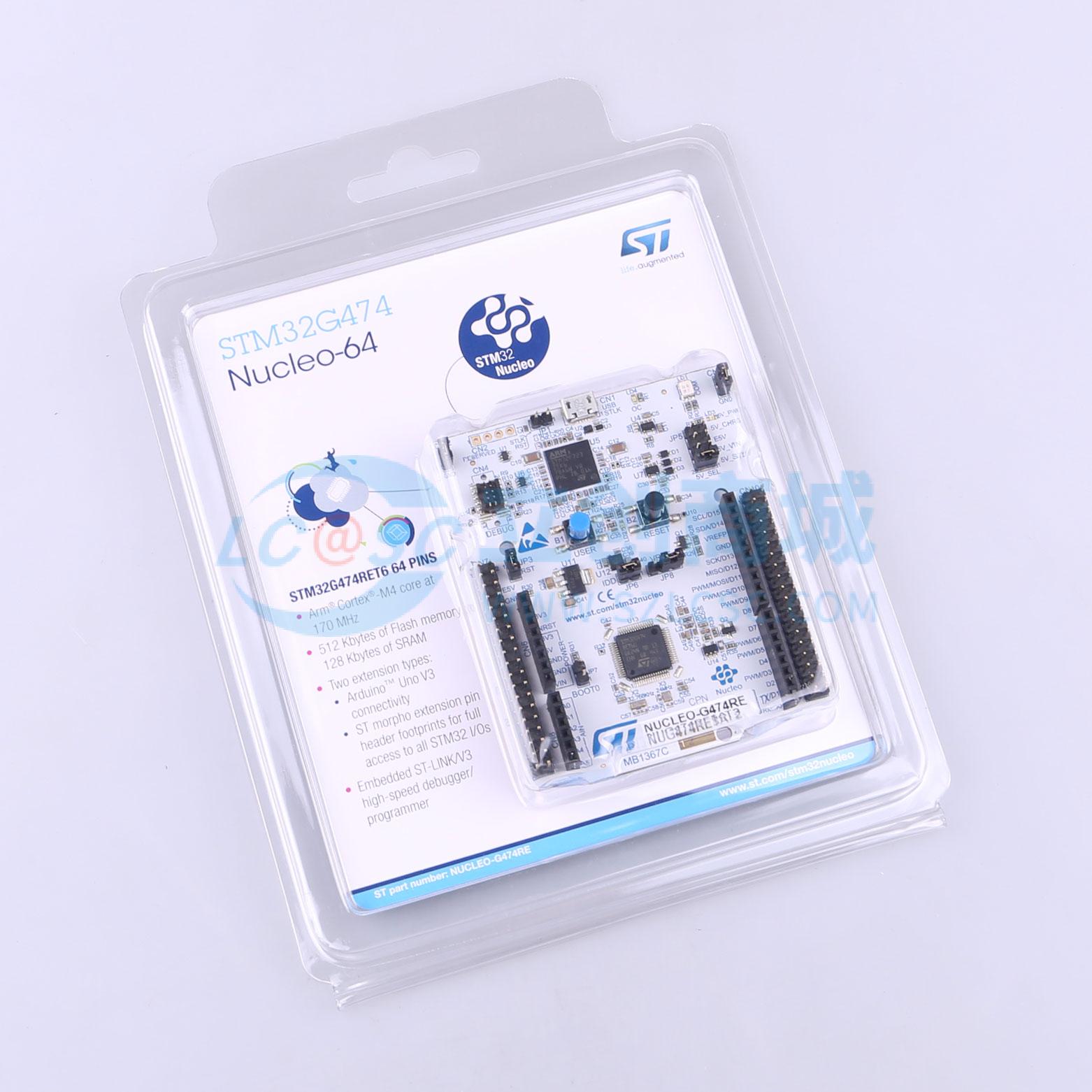

NUCLEO-G474RE
基于Arm Cortex-M4内核的微控制器开发板，提供扩展接口和集成调试功能，适用于原型设计
- 品牌名称
- ST(意法半导体)
- 商品型号
- NUCLEO-G474RE
- 商品编号
- C2802560
- 包装方式
- 托盘
- 商品毛重
- 94克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开发板 | |
| 处理器 | - | |
| 运行内存 | - | |
| I/O 数 | - | |
| USB | - | |
| WIFI协议 | - | |
| 蓝牙 | - | |
| 以太网 | - |
| 属性 | 参数值 | |
|---|---|---|
| 音视频接口 | - | |
| 多媒体支持 | - | |
| 卡类型 | - | |
| 供电方式 | - | |
| 供电标准 | - | |
| POE支持 | - | |
| 分辨率 | - | |
| 温度范围 | - |
商品概述
STM32G4 Nucleo-64开发板（如NUCLEO-G431RB、NUCLEO-G474RE、NUCLEO-G491RE）基于MB1367参考板设计，为用户提供经济实惠且灵活的方式来尝试新概念并使用STM32G4系列微控制器构建原型，可从性能、功耗和功能的多种组合中选择。该开发板集成STLINK-V3E调试器/编程器，无需单独探针，并提供STM32CubeG4 MCU包中的全面免费软件库和示例。
商品特性
- 搭载STM32G4微控制器（Arm Cortex®-M4，主频170 MHz），采用LQFP64封装：
- STM32G431RBT6：128 KB Flash内存、32 KB SRAM；
- STM32G491RET6：512 KB Flash内存、96 KB SRAM；
- STM32G474RET6：512 KB Flash内存、128 KB SRAM；
- 完全兼容STM32G473RET6（512 KB Flash内存、128 KB SRAM）；
- 1个用户LED、1个用户按钮和1个复位按钮；
- 32.768 kHz LSE晶体振荡器、24 MHz HSE板载振荡器；
- 板载连接器：Micro-AB接口USB、调试连接器、ARDUINO Uno V3扩展连接器、ST morpho扩展引脚头（可完全访问所有STM32G4 I/O）；
- 灵活供电选项：ST-LINK、USB V_BUS或外部电源；
- 板载STLINK-V3E调试器/编程器，支持USB重新枚举功能（大容量存储、虚拟COM端口、调试端口）；
- 支持多种集成开发环境（IDE）：IAR Embedded Workbench®、MDK-ARM、STM32CubeIDE。
应用领域
- 评估STM32G4系列微控制器并快速启动开发；
- 尝试新概念并构建原型；
- 通过专用扩展板扩展功能；
- 使用示例开发自定义应用程序。
