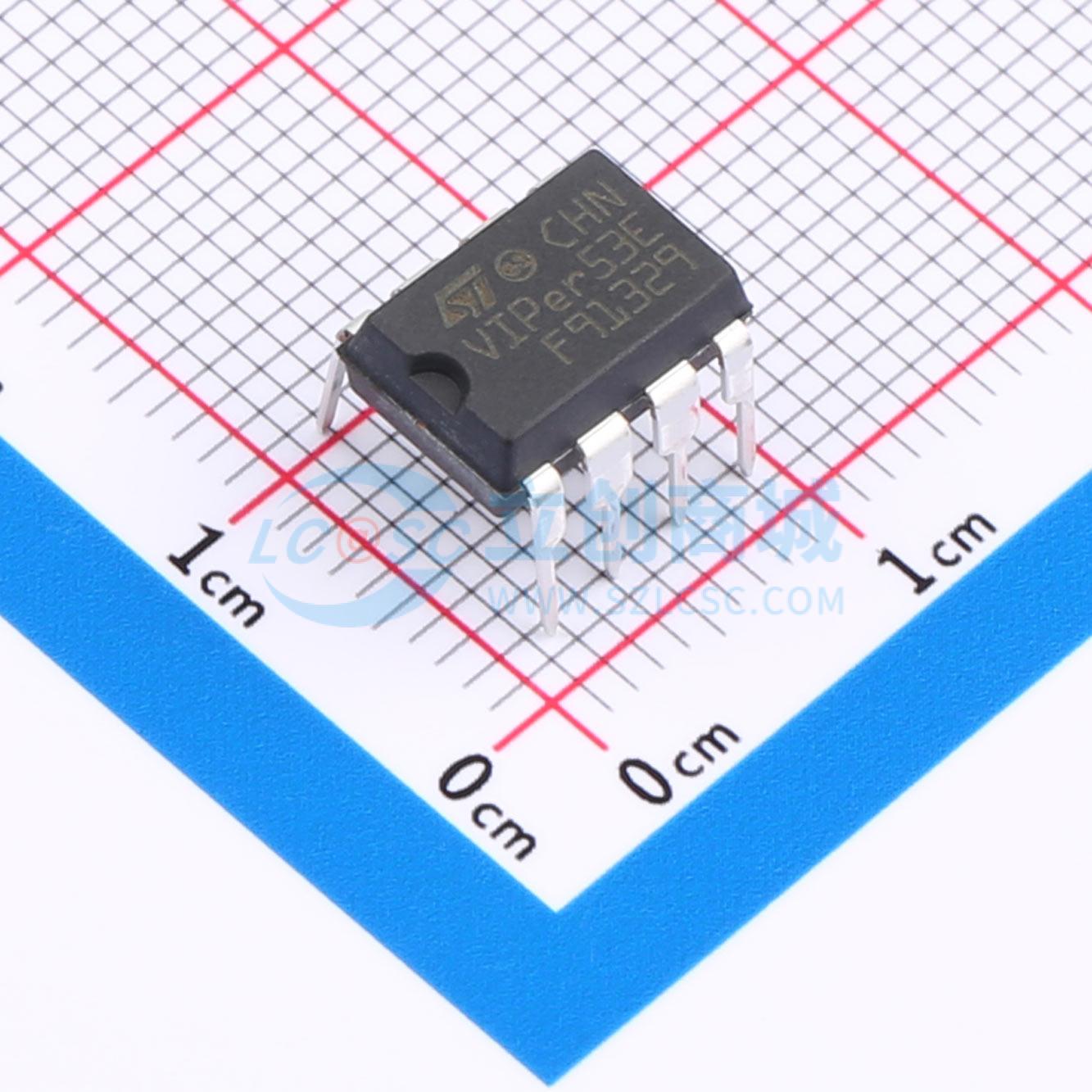

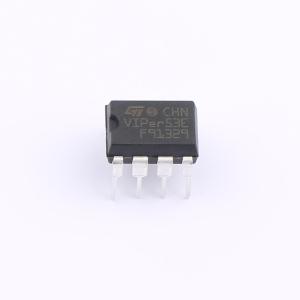

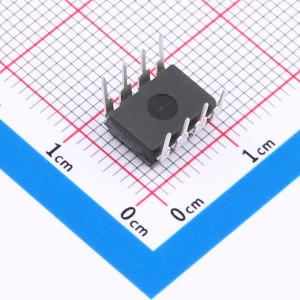

温馨提醒：图片仅供参考，商品以实物为准
VIPER53EDIP-E
620V 0V~19V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VIPer53E在同一封装内集成了一个增强型电流模式PWM控制器和一个高压MDMesh功率MOSFET。典型应用涵盖离线电源，在宽范围输入电压下，二次侧功率能力最高可达30W；在单一欧洲电压范围且采用DIP - 8封装时，可达50W；在宽范围输入电压下，采用PowerSO - 10封装时可达40W；在单一欧洲电压范围且采用PowerSO - 10封装时，可达65W，具备以下优势：
- 品牌名称
- ST(意法半导体)
- 商品型号
- VIPER53EDIP-E
- 商品编号
- C2802547
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 0V~19V | |
| 开关频率 | 93kHz~107kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | - | |
| 晶体管耐压 | 620V | |
| 拓扑结构 | 反激式；降压式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过压保护(OVP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 反馈方式 | 副边反馈 |
商品概述
VIPer53E在同一封装内集成了一个增强型电流模式PWM控制器和一个高压MDMesh功率MOSFET。
商品特性
- 开关频率高达300kHz
- 具有可调限制的电流模式控制
- 软启动和关断控制
- 待机状态下自动进入突发模式（符合“蓝色天使”标准）
- 带迟滞功能的欠压锁定
- 集成启动电流源
- 过温保护
- 过载和短路控制
- 过压保护
- 符合2002/95/EC欧洲指令
