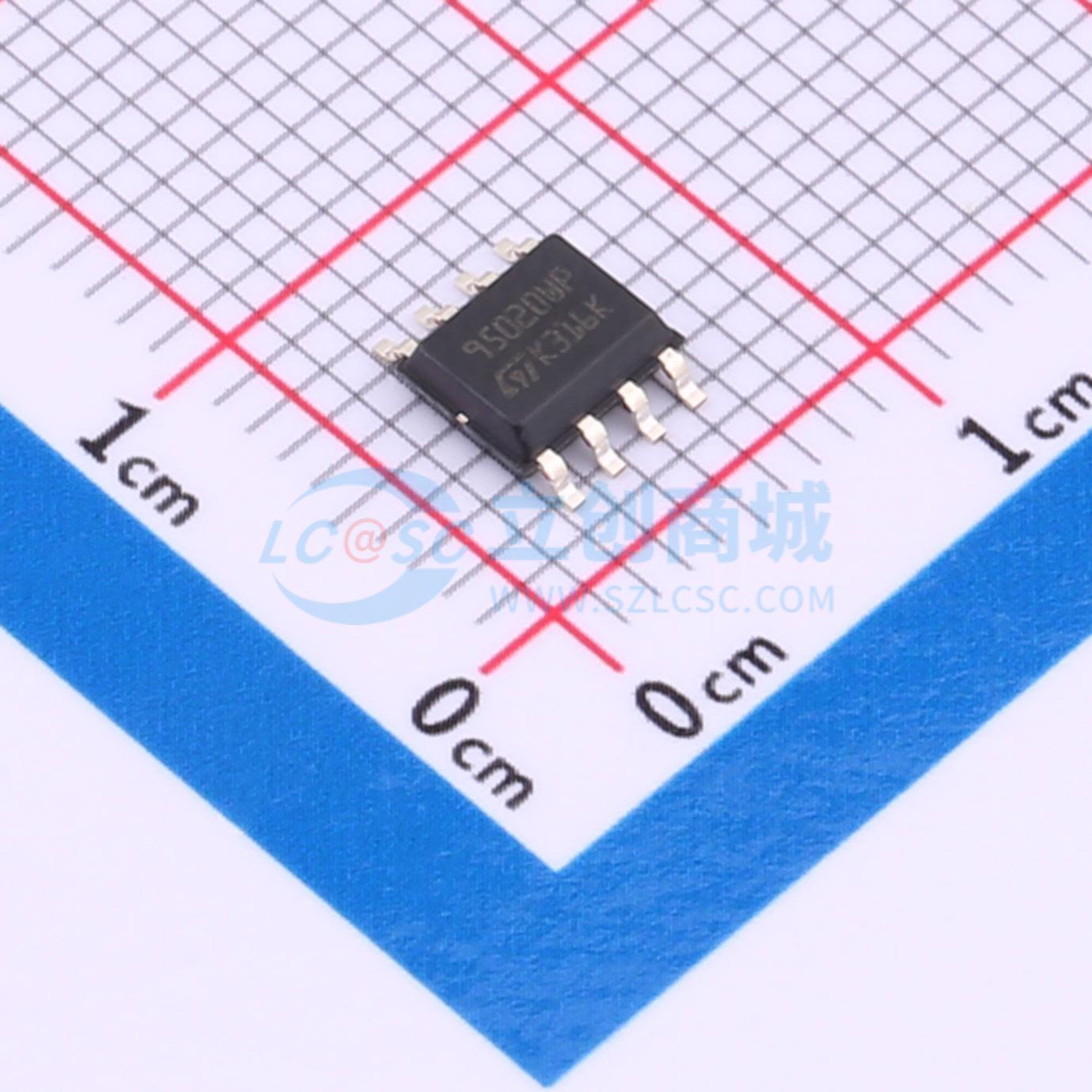

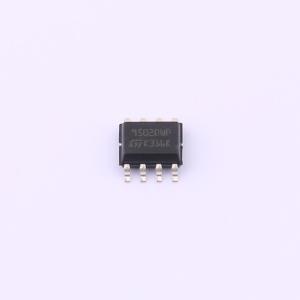

温馨提醒：图片仅供参考，商品以实物为准
M95020-WMN6P
带高速时钟的串行SPI总线EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- M95010/M95020/M95040 器件（M950x0）是电可擦除可编程存储器（EEPROM），分别组织为 128×8 位、256×8 位和 512×8 位，通过 SPI 总线访问。M950x0*W 的工作电源电压范围为 2.5 V 至 5.5 V，M950x0-R 的工作电源电压范围为 1.8 V 至 5.5 V，M950x0-DF 的工作电源电压范围为 1.7 V 至 5.5 V，环境温度范围为 -40℃ 至 +85℃。
- 品牌名称
- ST(意法半导体)
- 商品型号
- M95020-WMN6P
- 商品编号
- C2802543
- 商品封装
- SO-8N-150mil
- 包装方式
- 管装
- 商品毛重
- 0.160909克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | SPI | |
| 存储容量 | 2Kbit | |
| 时钟频率(fc) | 20MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；软件写保护功能；硬件写保护功能；内置错误纠正码(ECC)功能；内置写使能锁存器(WEL) | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 3mA | |
| 待机电流 | 6uA | |
| 读取访问时间(tA) | - |
商品概述
M95010/M95020/M95040设备（M950x0）是电可擦可编程存储器（EEPROM），分别组织为128/256/512×8位，通过SPI总线访问。M950x0-W的工作电压范围为2.5V至5.5V，M950x0-R为1.8V至5.5V，M950x0-DF为1.7V至5.5V，环境温度范围为-40℃至+85℃。M950x0-DF提供额外的识别页（16字节），可存储敏感应用参数并可永久锁定为只读模式。SPI总线信号包括C、D和Q，芯片选择（S）为低电平时选择设备，HOLD为低电平时可中断通信。
商品特性
- 兼容串行外设接口（SPI）总线
- 存储阵列：1/2/4-Kbit（128/256/512字节）EEPROM，页大小16字节；M95040-DF型号有额外可写锁定的识别页
- 写入性能：字节写入时间≤5ms，页写入时间≤5ms
- 写保护功能：支持四分之一阵列、半阵列或整个存储阵列的写保护
- 最大时钟频率20MHz
- 单电源电压：M950x0-W为2.5V~5.5V，M950x0-R为1.8V~5.5V，M950x0-DF为1.7V~5.5V
- 工作温度范围：-40℃至+85℃
- 增强型ESD保护
- 写入周期：超过400万次
- 数据保留时间：超过200年
- 封装：符合RoHS和无卤素标准，包括SO8N（ECOPACK2）、TSSOP8（ECOPACK2）、UFDFPN8（ECOPACK2）
应用领域
- 适用于需要SPI总线访问的微控制器（MCU）系统
- 适用于需要存储敏感应用参数并可锁定为只读模式的电子设备
- 适用于需要高写入周期和长数据保留时间的存储场景
- 适用于对电源电压范围有不同需求的电子设备
