商品概述

STGAP2S是一款单通道栅极驱动器，可将栅极驱动通道与低压控制和电源电路隔离开来。该栅极驱动器具备4 A驱动能力和轨到轨输出特性，适用于驱动高功率开关应用，如工业应用中的电机驱动器。该器件有两种不同配置。采用独立输出引脚的配置可通过使用专用栅极电阻，分别优化导通和关断过程。采用单输出引脚的配置可在预驱动级实现快速换相，例如半桥拓扑中的快速换相。这两种配置都具有高度灵活性，可减少外部元件的物料清单。该器件集成了保护功能，包括欠压保护和热关断功能，便于设计高可靠性系统。双输入引脚可选择控制信号极性，并在控制器出现故障时实现抗交叉导通功能。输入到输出的传播延迟控制在80 ns以内，可实现高精度PWM控制。

应用领域

家庭自动化
电池
焊接
不间断电源（UPS）
塔式电源装置

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	4A
	拉电流(IOH)	4A
	工作电压	3V~5.5V

	属性	参数值
	上升时间(tr)	30ns
	下降时间(tf)	30ns
	传播延迟 tpLH	80ns
	传播延迟 tpHL	80ns
	特性	欠压保护(UVP)；过热保护(OPT)
	工作温度	-40℃~+125℃
	静态电流(Iq)	500uA

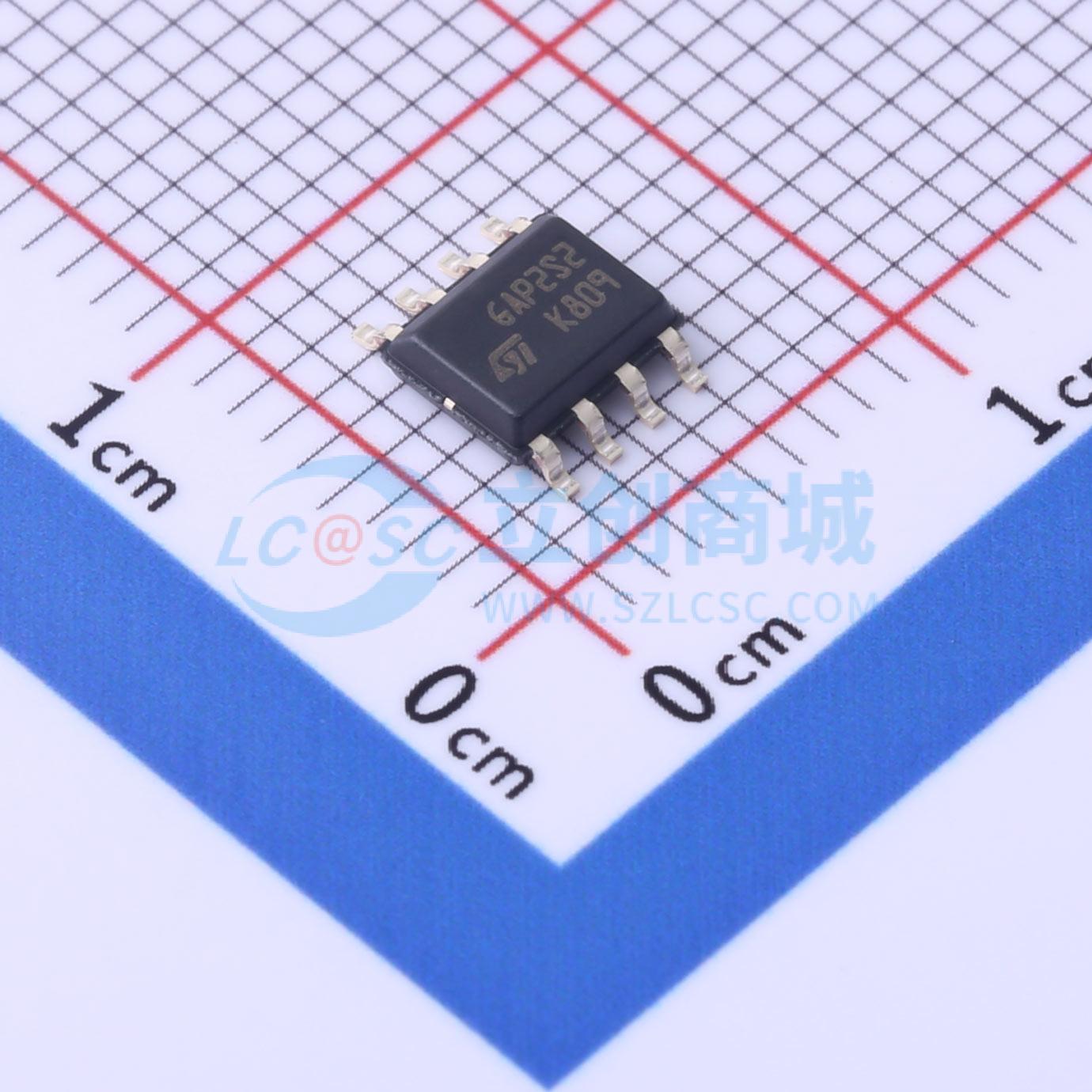

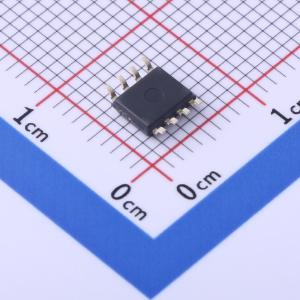

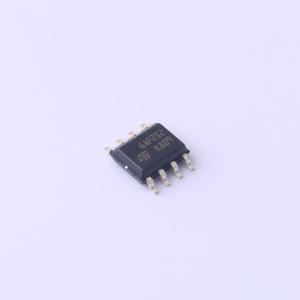

STGAP2SMTR
