商品概述

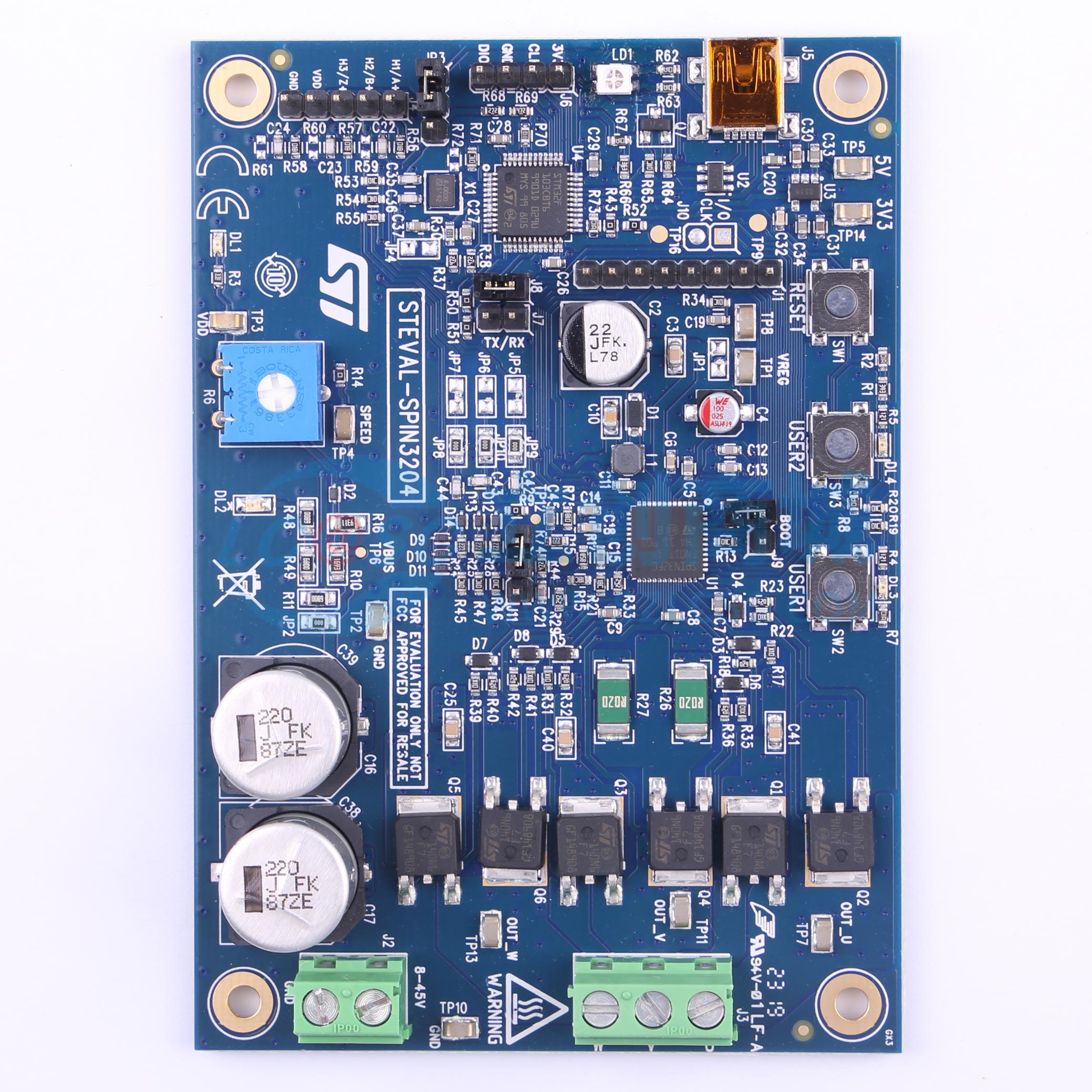

STEVAL-SPIN3204三相无刷直流电机驱动板基于STSPIN32F0B三相BLDC控制器，带有三重半桥栅极驱动器、单分流电阻电流检测拓扑和可编程过流保护。电机控制器系统级封装包含STM32F031C6微控制器，可在固件中执行6步、磁场定向控制（FOC）和其他高级驱动算法，可通过板载USB端口下载到芯片闪存。该板设计用于帮助测试和开发电机控制设计，适用于电动工具、家用电器、风扇和泵等应用，具有灵活的评估平台，甚至允许在外部传感器和无传感器位置反馈数据方法之间切换。电源级基于STD140N6F7 MOSFET，可提供15ARMS直流电流。板载电路通过分流电阻检测电机相电流，信号经放大、滤波后发送到STSPIN32F0B BLDC控制器的MCU和控制逻辑栅极驱动器，用于监控和峰值电流限制或过流保护（取决于固件中实现的驱动方法，分别为电压模式或电流模式）。电压检测通过电机供电电压（VBUS）的分压器实现，并发送到BLDC控制器MCU用于监控。板载嵌入式ST-LINK/V2-1编程器/调试器可帮助加载、测试和修改电机控制器固件。
商品特性
- 输入电压范围7至45V
- 输出电流高达15ARMS
- 功率级基于STD140N6F7 MOSFET
- 嵌入式3.3V buck调节器
- 嵌入式12V LDO调节器
- 单分流电流检测
- 数字霍尔传感器和编码器输入
- 过流比较器
- 总线电压检测
- 嵌入式ST-LINK/V2-1
- 带按钮和微调器的易用用户界面
- 符合RoHS和WEEE标准
应用领域
- 电池供电的电动工具
- 家用电器
- 泵和风扇
- 工业自动化
