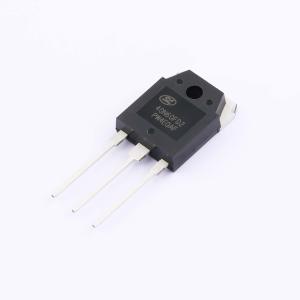

温馨提醒：图片仅供参考，商品以实物为准
SGT40N60FD2PN
40A，600V绝缘栅双极型晶体管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SILAN(士兰微)
- 商品型号
- SGT40N60FD2PN
- 商品编号
- C2761786
- 商品封装
- TO-3P-3
- 包装方式
- 管装
- 商品毛重
- 7.217克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 380W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 40A | |
| 集电极脉冲电流(Icm) | 120A | |
| 集电极截止电流(Ices) | 200uA | |
| 集射极饱和电压(VCE(sat)) | 1.8V | |
| 栅极阈值电压(Vge(th)) | 5V | |
| 栅极电荷量(Qg) | 100nC@300V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.85nF | |
| 输出电容(Coes) | 190pF | |
| 反向传输电容(Cres) | 50pF | |
| 开启延迟时间(Td(on)) | 16ns | |
| 关断延迟时间(Td(off)) | 110ns | |
| 导通损耗(Eon) | 1.8mJ | |
| 关断损耗(Eoff) | 800uJ | |
| 反向恢复时间(Trr) | 32ns | |
| 工作温度 | -55℃~+150℃ |
商品概述
SGT40N60FD2PN(P7)(PT) 绝缘栅双极型晶体管采用第三代场截止工艺制作，具有低导通损耗、低开关损耗以及正温度系数易于并联应用等特点。
商品特性
- 额定电流40A，额定电压600V，饱和压降Vce(sat) = 1.8 V @ Ic = 40 A
- 低导通损耗
- 超快开关速度
- 高输入阻抗
