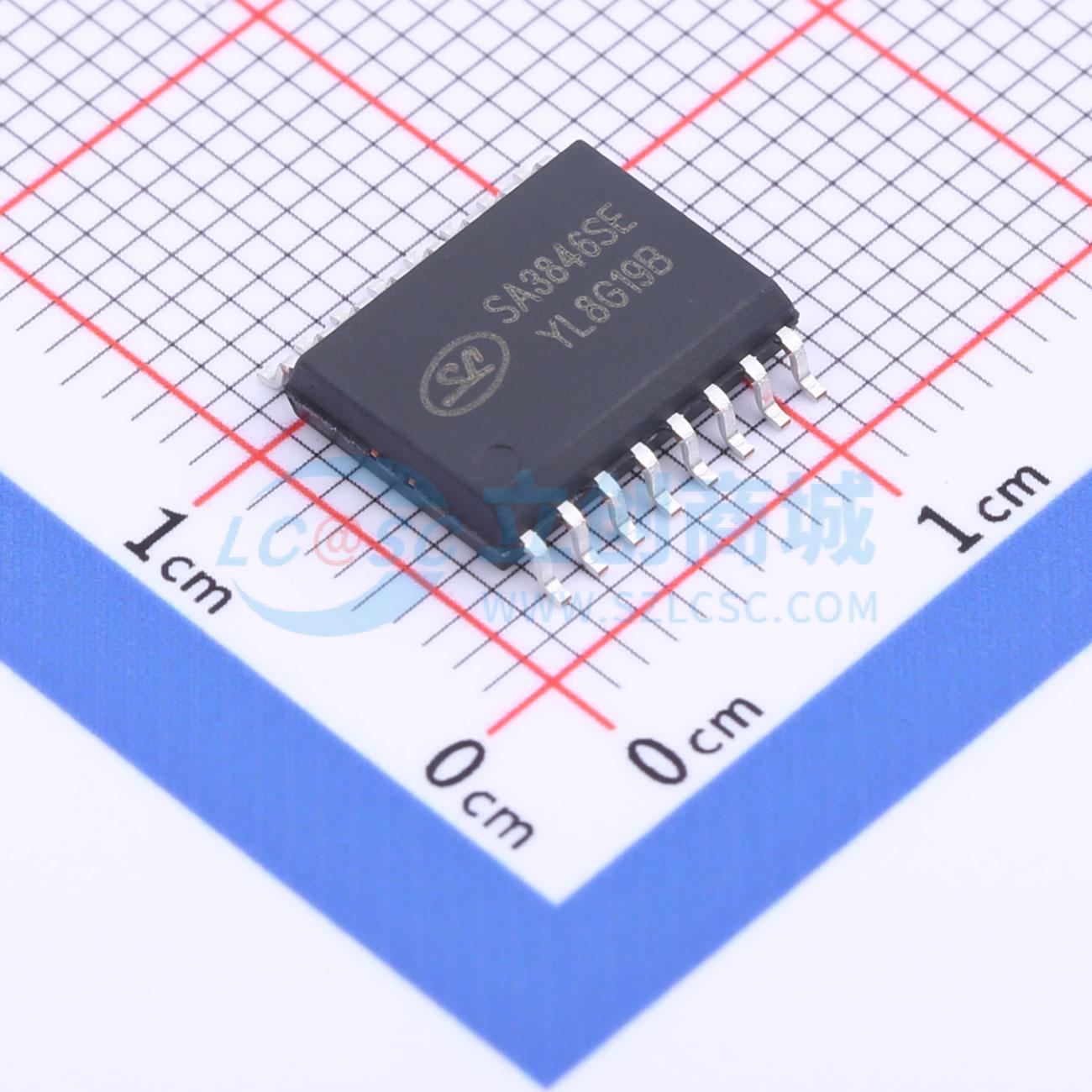

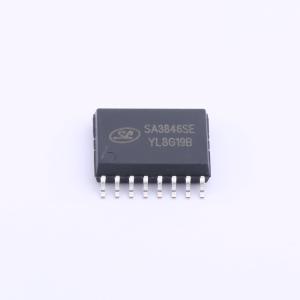

SA3846SETR
电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SA3846是一款高性能、固定频率、电流模式控制器,专为离线和DC-DC变换器应用设计。内置精密带隙可调基准电压、高频振荡器、误差放大器、差动电流检测放大器、欠电压锁定电路以及软启动电路,具有推挽变换自动对称校正、并联运行、外部关断、双脉冲抑制以及死区时间调节等功能。
- 品牌名称
- SILAN(士兰微)
- 商品型号
- SA3846SETR
- 商品编号
- C2761771
- 商品封装
- SOP-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.88克(g)
商品参数
参数完善中
商品概述
SA3846 采用定频电流模式控制，改善了系统的线电压调节率和负载响应特征，简化了控制环路的设计。SA3846 内置精密带隙可调基准电压、高频振荡器、误差放大器、差动电流检测放大器、欠电压锁定电路以及软启动电路，具有推挽变换自动对称校正、并联运动、外部关断、双脉冲抑制以及死区时间调节等功能。
商品特性
- 自动前馈补偿
- 可编程控制的逐个脉冲限流功能
- 推挽输出结构下自动对称校正
- 负载响应特性好
- 可并连运行，适用于模块系统
- 内置差动电流检测放大器，共模输入范围宽
- 双脉冲抑制功能
- 大电流图腾柱式输出，输出峰值电流500mA
- 精密带隙基准电源，精度±1%
- 内置欠电压锁定电路
- 内置软启动电路
- 具有外部关断功能
- 工作频率高达500KHz
应用领域
- 通信电源变换器
- 工业电源变换器
