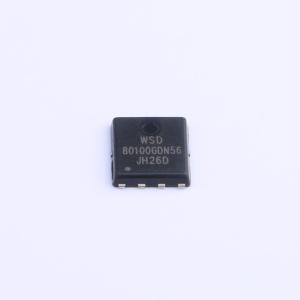

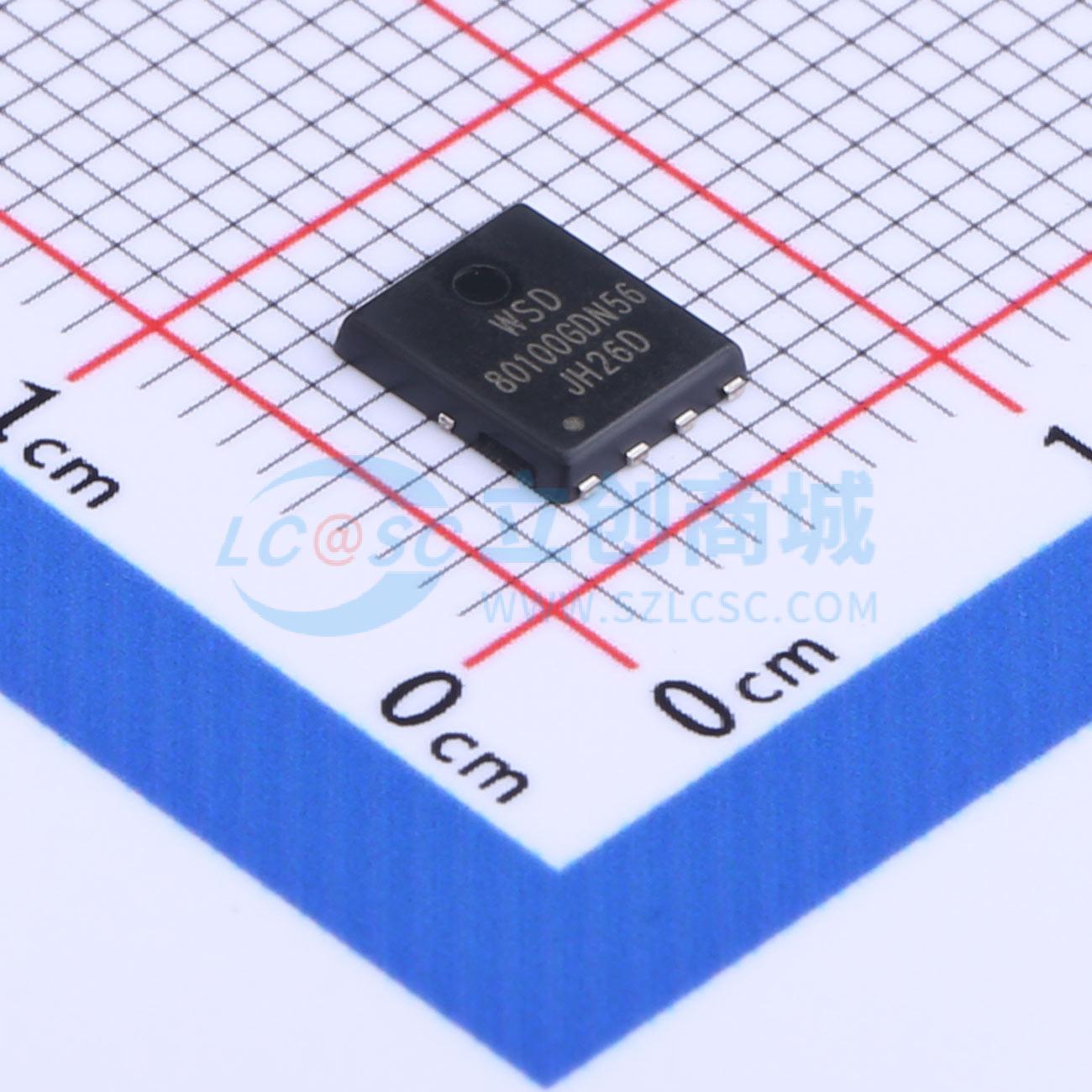

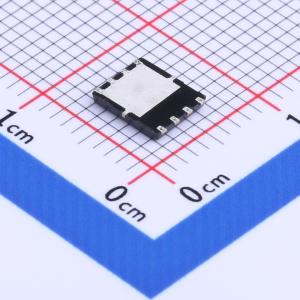

WSD80100DN56
N沟道,电流:100A,耐压:80V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSD80100DN56
- 商品编号
- C2758434
- 商品封装
- PDFN-8(5.9x5.2)
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 6.1mΩ@10V,40A | |
| 耗散功率(Pd) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V@250uA | |
| 栅极电荷量(Qg) | 125nC@10V | |
| 输入电容(Ciss@Vds) | 4.9nF@25V | |
| 反向传输电容(Crss) | 315pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
WSF3087是一款高性能沟槽N沟道MOSFET，具有极高的单元密度，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。 WSF3087符合RoHS标准和绿色产品要求，100%经过雪崩能量（EAS）测试，具备全面的功能可靠性认证。
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的CdV/dt效应抑制
- 100%雪崩能量（EAS）保证
- 提供绿色环保器件
应用领域
- 用于移动电脑（MB）、笔记本电脑（NB）、超便携个人电脑（UMPC）、显卡（VGA）的高频负载点同步降压转换器
- 网络直流-直流电源系统
- 负载开关
