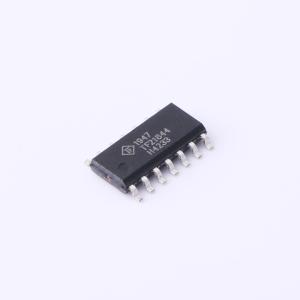

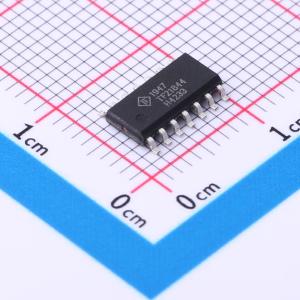

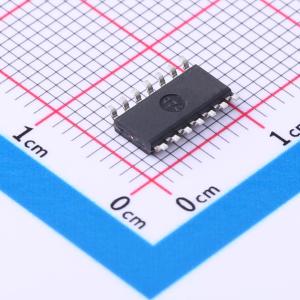

温馨提醒：图片仅供参考，商品以实物为准
TF21844-TUH
栅极驱动器
SMT扩展库PCB免费打样
- 描述
- 高压600V, 单相, 大电流, 半桥式栅极驱动器, MOSFETs或IGBTs预驱
- 品牌名称
- TFSS(德律风根)
- 商品型号
- TF21844-TUH
- 商品编号
- C2683764
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.556克(g)
商品参数
参数完善中
商品概述
TF21844是一款高压、高速栅极驱动器，能够以半桥配置驱动N沟道MOSFET和IGBT。高压工艺使TF21844的高端在自举操作中可切换至600V。 TF21844逻辑输入与标准TTL和CMOS电平（低至3.3V）兼容，便于与控制设备接口。驱动器输出具有高脉冲电流缓冲器，旨在最大程度减少驱动器的交叉导通。通过外部电阻可对死区时间进行编程，为系统级设计提供更大的灵活性。 TF21844采用PDIP - 14和SOIC - 14(N)封装。其工作温度范围为-40℃至+125℃。
商品特性
- 自举操作下的浮动高端驱动器，可承受600V电压
- 以半桥配置驱动两个N沟道MOSFET或IGBT，源极输出电流能力为1.4A，灌电流输出能力为1.8A
- 输出可耐受负瞬变
- 可编程死区时间，用于保护MOSFET
- 低端栅极驱动器电源电压范围宽：10V至20V
- 逻辑电源电压偏移电压范围宽：-5V至5V
- 逻辑输入（IN和5D*）支持3.3V
- 带内部下拉的施密特触发逻辑输入
- 高端和低端驱动器具备欠压锁定功能
- 宽温度工作范围：-40℃至+125℃
应用领域
- 直流-直流转换器
- 交流-直流逆变器
- 电机控制
- D类功率放大器
