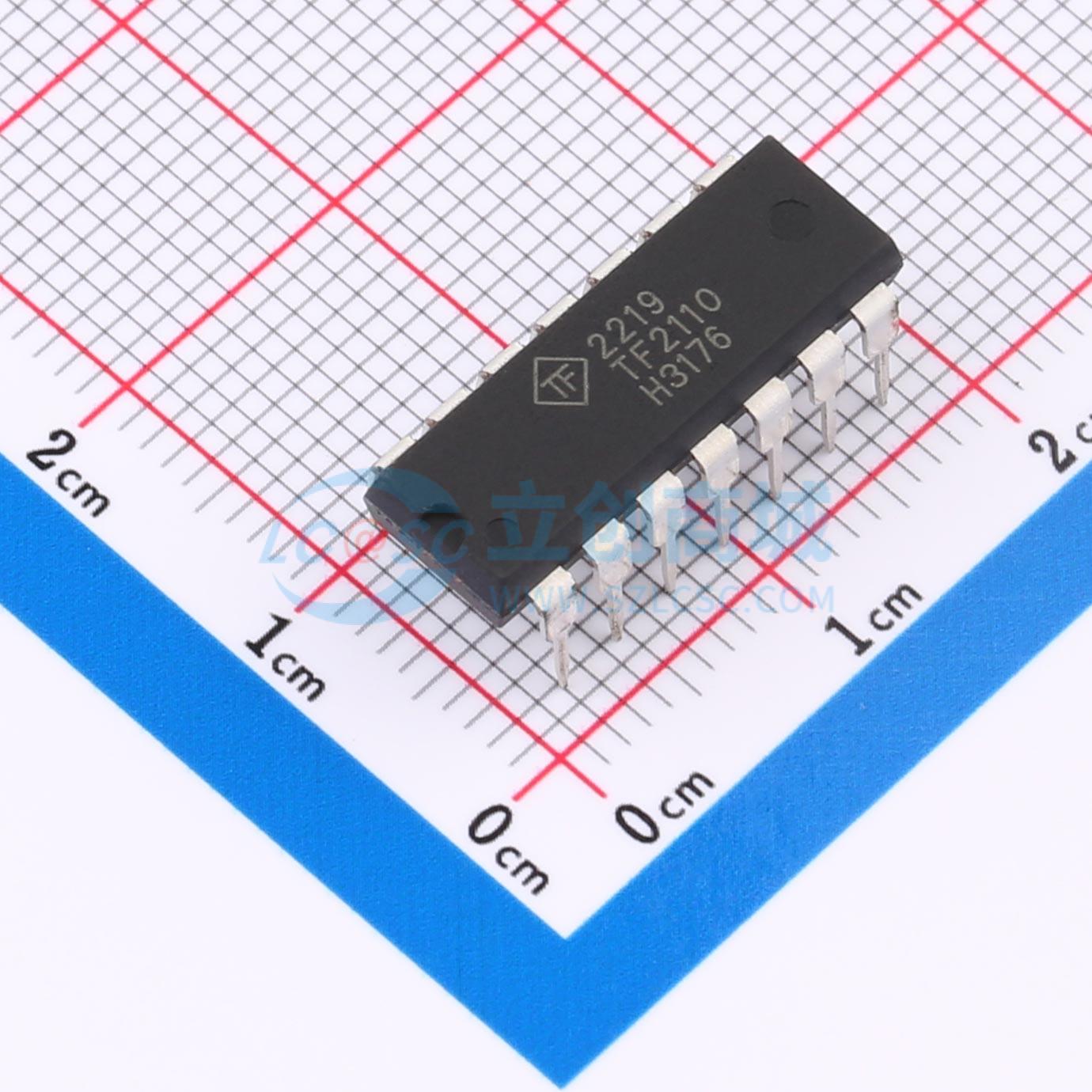

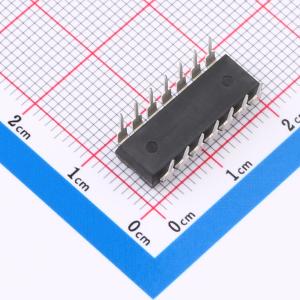

温馨提醒：图片仅供参考，商品以实物为准
TF2110-3BS
高端和低端栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高压600V, 单相, 大电流, 高低边栅极驱动器, MOSFETs或IGBTs预驱
- 品牌名称
- TFSS(德律风根)
- 商品型号
- TF2110-3BS
- 商品编号
- C2683771
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 2.5A | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 15ns | |
| 下降时间(tf) | 13ns | |
| 工作温度 | -40℃~+125℃ |
商品概述
TF2110和TF2113逻辑输入与标准CMOS电平（低至3.3V）兼容，而驱动器输出具有高脉冲电流缓冲器，旨在实现最小的驱动器交叉导通。 TF2110和TF2113采用16引脚宽体SOIC和14引脚PDIP封装。它们的工作温度范围扩展至-40℃至+125℃。
商品特性
- 以高端/低端配置驱动两个N沟道MOSFET或IGBT
- 浮动高端可工作至600V
- 典型输出电流：灌电流2.5A/拉电流2.5A
- 输出可耐受负瞬变
- 宽栅极驱动器电源电压范围：10V至20V
- 宽逻辑输入电源电压范围：3.3V至20V
- 宽逻辑电源偏置电压范围：-5V至5V
- 带1000pF负载时，上升时间15ns（典型值）/下降时间13ns（典型值）
- 导通延迟时间105ns（典型值）/关断延迟时间94ns（典型值）
- 逐周期边沿触发关断电路
- 扩展温度范围：-40℃至+125℃
应用领域
- 直流-直流转换器
- 交流-直流逆变器
- 电机控制
- D类功率放大器
