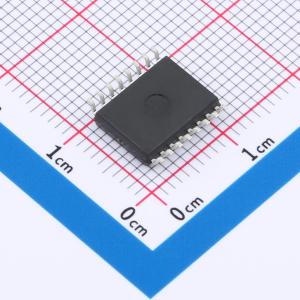

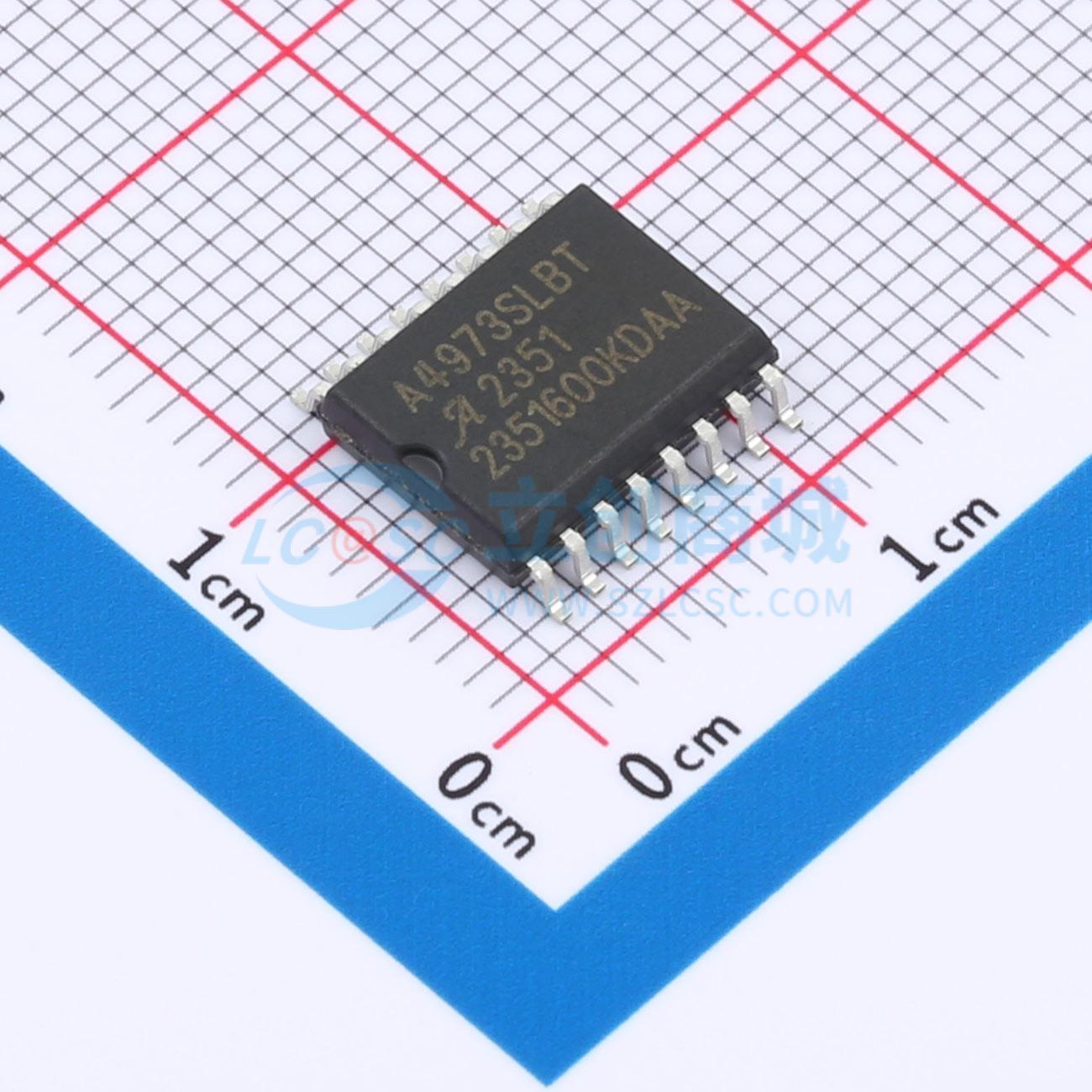

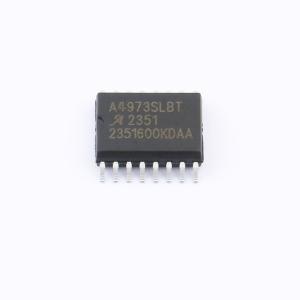

温馨提醒：图片仅供参考，商品以实物为准
A4973SLBTR-T
全桥PWM电机驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- A4973专为感性负载的双向脉宽调制（PWM）电流控制而设计，能够提供高达±1.5 A的连续输出电流，工作电压可达50 V。内部固定关断时间的PWM电流控制电路可用于将最大负载电流调节到所需值。峰值负载电流限制由用户选择的输入参考电压和外部检测电阻设定
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A4973SLBTR-T
- 商品编号
- C2684432
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | 1.5A | |
| 峰值电流 | 6A | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 1Ω | |
| 静态电流(Iq) | 250uA | |
| 工作温度 | -20℃~+85℃ |
商品特性
- ±1.5 A连续输出电流
- 50 V输出电压额定值
- 3至5.5 V逻辑电源电压
- 内部PWM电流控制
- 快速和慢速电流衰减模式
- 睡眠（低电流消耗）模式
- 内部瞬态抑制二极管
- 内部热关断电路
- 交叉电流和UVLO保护
