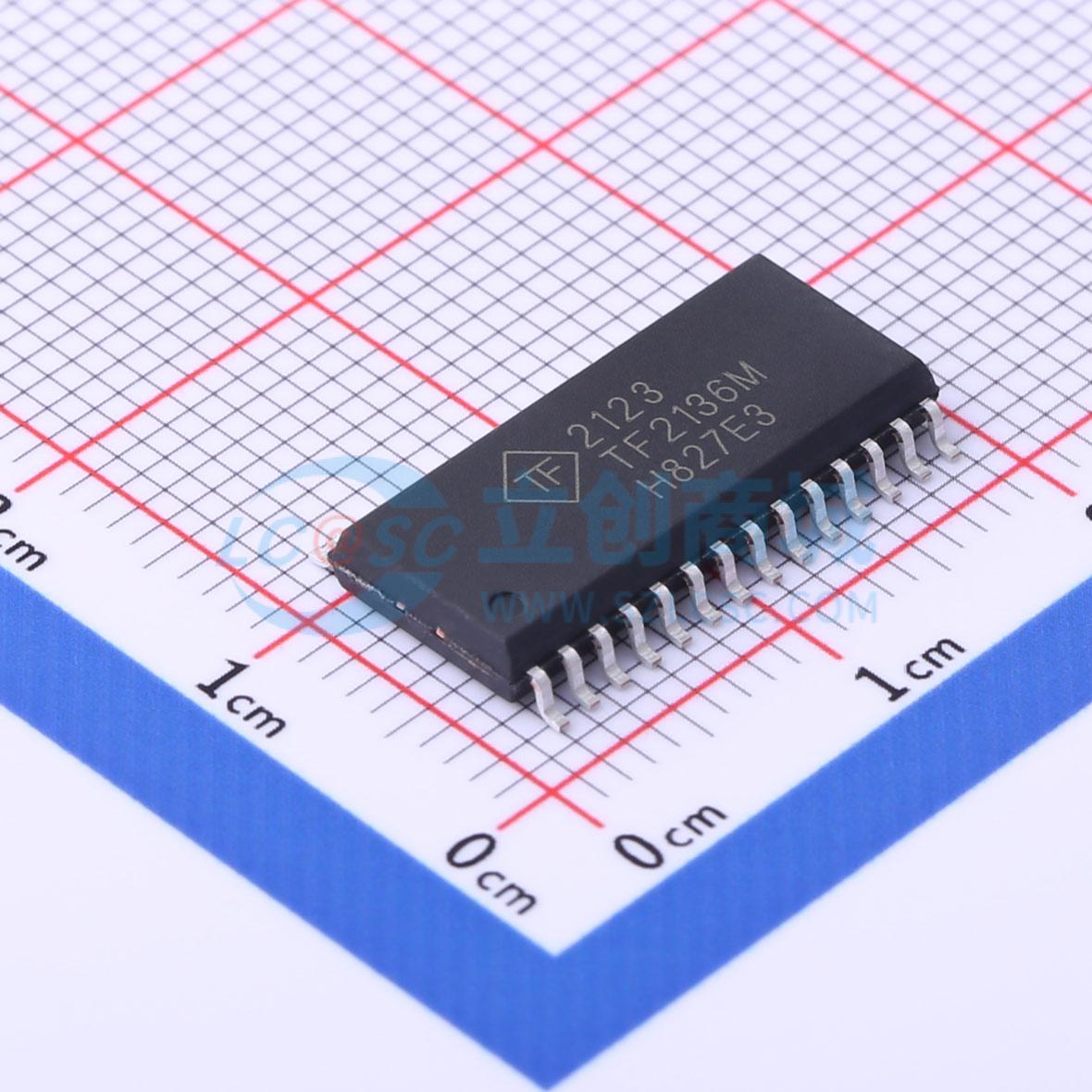

TF2136M-TLH
三相半桥栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高压600V, 三相, 半桥式驱动器, MOSFETs或IGBTs预驱
- 品牌名称
- TFSS(德律风根)
- 商品型号
- TF2136M-TLH
- 商品编号
- C2683765
- 商品封装
- SOIC-28-300mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 350mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 200mA | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 90ns | |
| 下降时间(tf) | 35ns | |
| 工作温度 | -40℃~+125℃ |
商品概述
TF2136M是一款三相栅极驱动IC，专为高压、高速应用而设计，采用半桥配置驱动N沟道MOSFET和IGBT。高压工艺使TF2136M的高端在自举操作中能够切换至600V。 TF2136M的逻辑输入与标准TTL和CMOS电平（低至3.3V）兼容，便于与控制设备接口，且低电平使能，以在高噪声环境中更好地工作。驱动器输出具有高脉冲电流缓冲器，旨在最大程度减少驱动器的交叉导通。 TF2136M具备多种保护功能。直通保护逻辑可防止在两个输入均为高电平（故障状态）时两个输出都为高电平；VCC欠压锁定功能通过内部故障控制关闭所有驱动器；VBS欠压锁定功能关闭相应的高端输出。此外，过流保护会终止六个输出。VCC欠压锁定和过流保护都会触发自动故障清除，其定时可通过外部电容进行调节。
商品特性
- 三个浮动高端驱动器，自举操作可达600V
- 200mA源电流 / 350mA灌电流输出能力
- 输出耐受负瞬变，抗dV/dt干扰
- 宽VCC工作范围：10V至20V
- 逻辑输入支持3.3V
- 290ns的内部死区时间，用于保护MOSFET
- 所有通道的传输延迟匹配
- 输出与输入反相
- 施密特触发逻辑输入
- 交叉导通预防逻辑
- 所有通道的欠压锁定功能
- 过流保护可关闭驱动器
应用领域
- 三相电机逆变器驱动器
- 白色家电 - 空调、洗衣机、冰箱
- 工业电机逆变器 - 电动工具、机器人
- 通用三相逆变器
