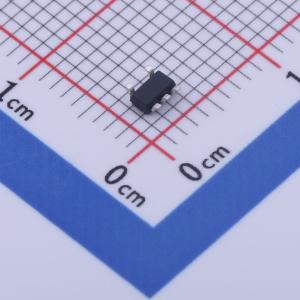

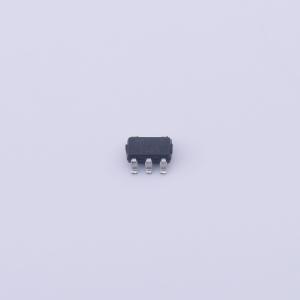

温馨提醒：图片仅供参考，商品以实物为准
TF0211C-USQ
单通道 1.9A 高速低侧栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速, 低边栅极驱动器, VCC电压范围：4.5V to 18V, MOSFETs或IGBTs预驱
- 品牌名称
- TFSS(德律风根)
- 商品型号
- TF0211C-USQ
- 商品编号
- C2683767
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.04453克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 1.8A | |
| 拉电流(IOH) | 1.9A | |
| 工作电压 | 4.5V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 15ns | |
| 下降时间(tf) | 15ns | |
| 传播延迟 tpLH | 35ns | |
| 传播延迟 tpHL | 35ns | |
| 特性 | - | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 50uA |
商品概述
TF0211单通道高速MOSFET和IGBT驱动器能够在低端驱动配置中驱动1.9A的峰值电流。TF0211逻辑输入与标准TTL和CMOS电平（低至3.3V）兼容，便于与MCU连接。TF0211C提供同相和反相输入，而TF0211E提供带EN控制的同相输入。 由于典型传播时间为35ns，典型上升/下降时间为15ns，TF0211非常适合开关模式电源和PFC电路等高速应用。TF0211采用节省空间的SOT23 - 5L封装，工作温度范围扩展至 - 40℃至 + 125℃。
商品特性
- 驱动MOSFET和IGBT的高效、低成本解决方案
- 宽电源电压工作范围：4.5V至18V
- 1.9A源电流/1.8A灌电流输出能力
- 同相和反相输入（TF0211C）
- 带使能引脚的同相输入（TF0211E）
- 快速传播延迟（典型值35ns）
- 快速上升和下降时间（典型值15ns）
- 逻辑输入（IN、IN*和EN）支持3.3V
- 节省空间的SOT23 - 5L封装
- 扩展温度范围： - 40℃至 + 125℃
应用领域
- 开关模式电源
- 线路驱动器
- DC - DC转换器
- 电机驱动
