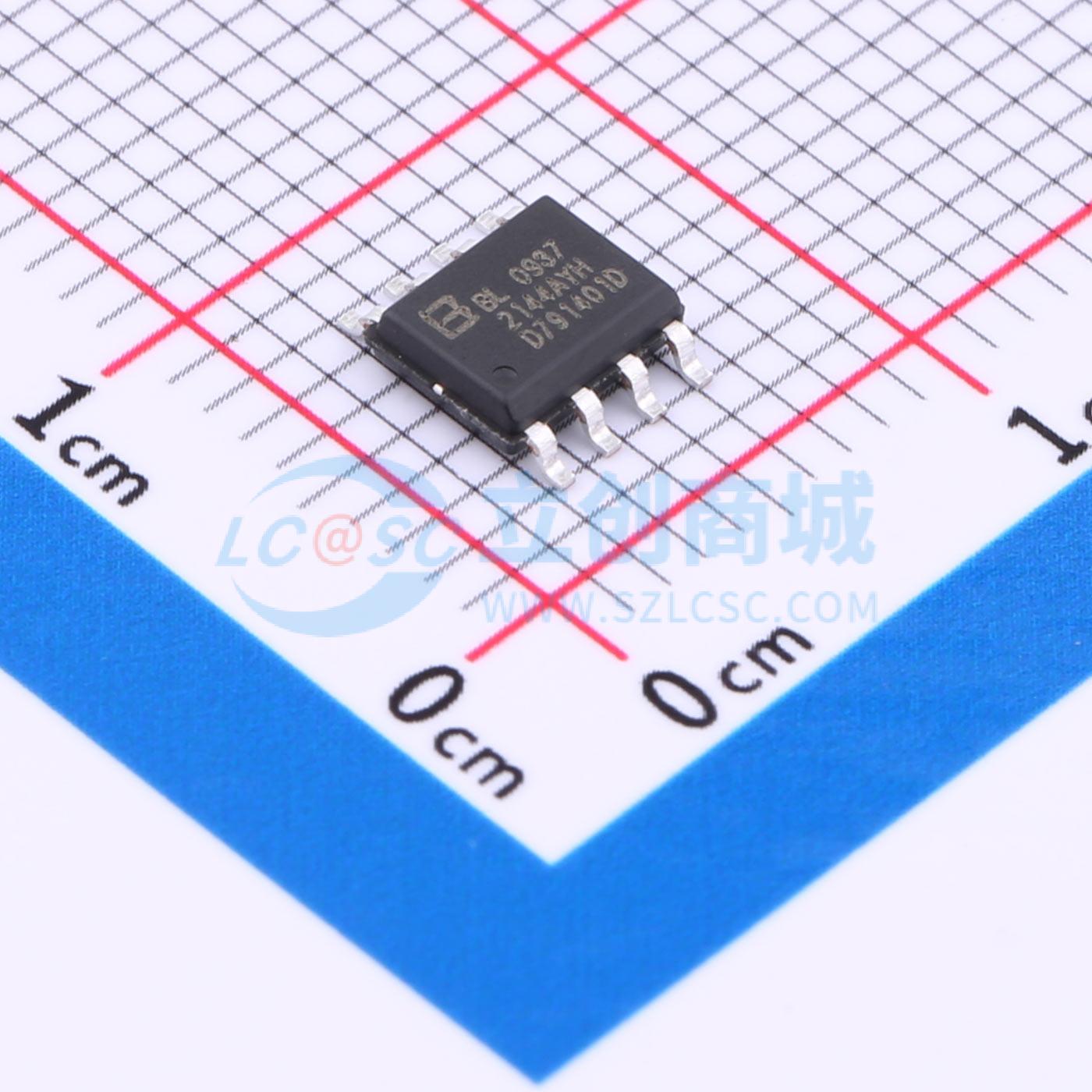

BL0937

BL0937是一颗宽量程单相多功能电能计量芯片，适用于单相插座表、单相插排、智能家电控制电路等应用，具有较高的性价比。

BL0937集成了2路高精度Sigma-Delta ADC，参考电压，电源管理等模拟电路模块，以及处理有功功率、电流电压有效值等电参数的数字信号处理电路。提供高频CF1用于指示电流/电压有效值，高频CF用于电能计量。

BL0937能够测量单相有功能量、有功功率、电流电压有效值等参数；能够充分满足插座表、单相插排、智能家电等领域的需要。

BL0937具有专利防潜动设计，配合合理的外部硬件设计。

• 高精度，在输入动态工作范围2500:1内，非线性测量误差小于±0.5%
• 大信号稳定性，采样电流300mA点，CF输出跳动小于±0.2%
• 小信号稳定性，采样电流50mA点CF跳动小于±0.3%
• 芯片给出电压和电流的有效值，电流测量范围（4mA~30A）@1mohm
• 芯片具有防潜动设计，确保无电流时噪声功率切除
• 芯片上有电源电压监测电路，检测掉电状况，工作电压低于2.7V时，芯片进入复位状态
• 芯片内置1.2V参考电压源
• 芯片内置振荡电路，时钟约2MHz
• 芯片单工作电源3.3V，低功耗6mW（典型值）
• SOP8封装

• 单相插座表
• 单相插排
• 智能家电控制电路
• 智能家居领域进行电能测量
