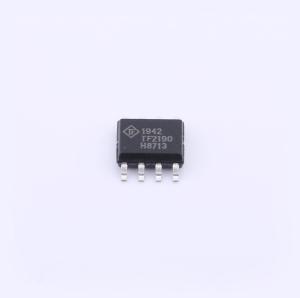

TF2190-TAH
TF2190-TAH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高压600V, 单相, 大电流, 高低边栅极驱动器, MOSFETs或IGBTs预驱
- 品牌名称
- TFSS(德律风根)
- 商品型号
- TF2190-TAH
- 商品编号
- C2683758
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.476克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高低边 | |
| 驱动通道数 | 2 | |
| 峰值灌电流 | 4.5A | |
| 峰值拉电流 | 4.5A |
| 属性 | 参数值 | |
|---|---|---|
| 电源电压 | 10V~20V | |
| 上升时间 | 25ns | |
| 下降时间 | 20ns | |
| 是否隔离 | 非隔离 | |
| 工作温度 | -40℃~+125℃ |
商品概述
TF2190是一款高压、高速栅极驱动器，能够以半桥配置驱动N沟道MOSFET和IGBT。高压工艺使TF2190的高端在高dV/dt条件下的自举操作中可切换至600V。 TF2190逻辑输入与标准TTL和CMOS电平（低至3.3V）兼容，便于与控制设备接口。驱动器输出具有高脉冲电流缓冲器，旨在最大程度减少驱动器的交叉导通。 TF2190采用节省空间的8引脚SOIC封装，TF21904采用14引脚SOIC封装，工作温度范围扩展至 - 40℃至 +125℃。
商品特性
- 自举操作中浮动高端驱动器可达600V
- 以半桥配置驱动两个N沟道MOSFET或IGBT
- 输出驱动器典型灌/拉电流能力为4.5A/4.5A
- 逻辑输入（HIN和LIN）支持3.3V
- 带内部下拉的施密特触发逻辑输入
- 高端和低端驱动器具备欠压锁定功能
- 扩展温度范围： - 40℃至 +125℃
应用领域
- 电机控制
- DC-DC转换器
- AC-DC逆变器
- D类功率放大器
