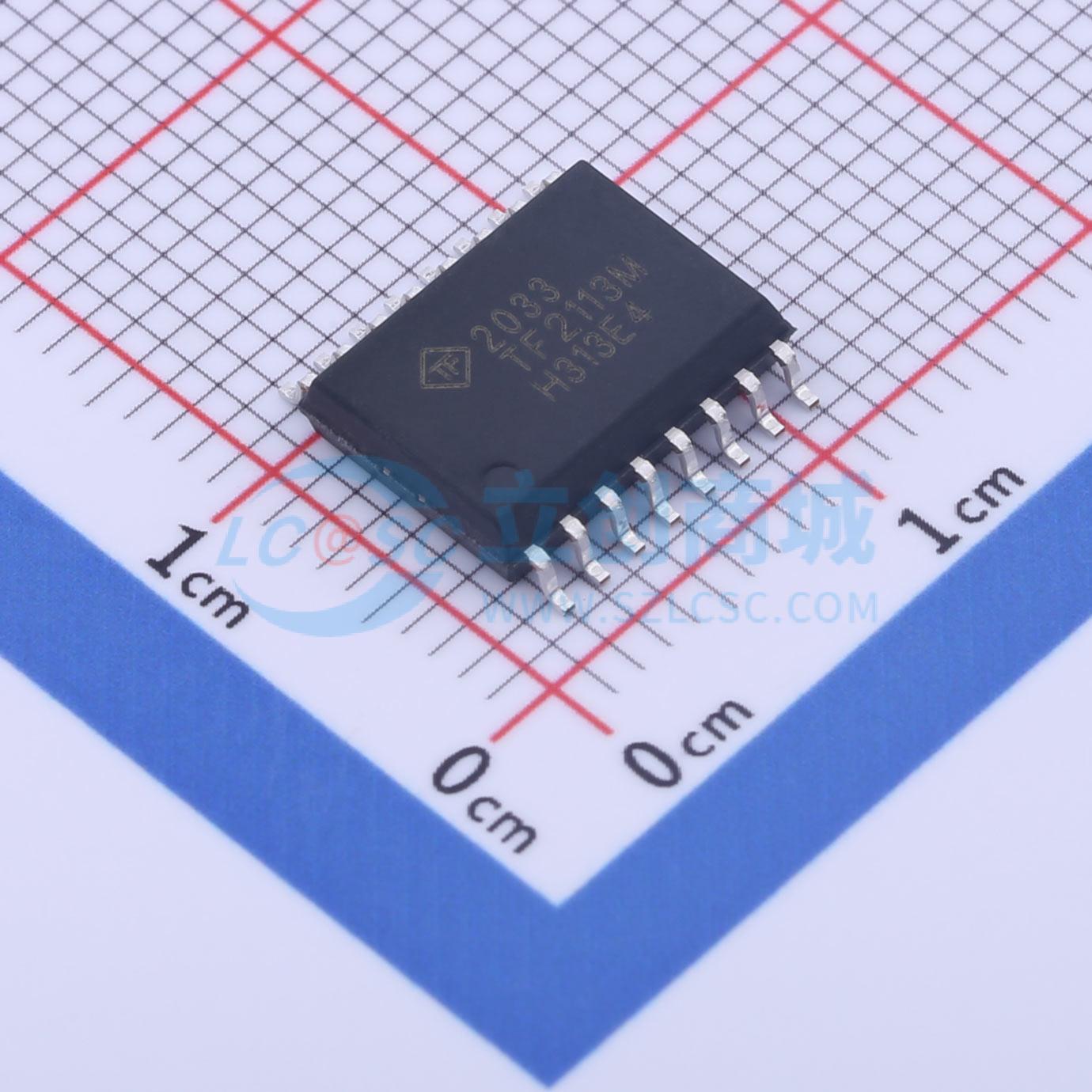

TF2113M-TEH
高端和低端栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高压600V, 单相, 大电流, 高低边栅极驱动器, MOSFETs或IGBTs预驱
- 品牌名称
- TFSS(德律风根)
- 商品型号
- TF2113M-TEH
- 商品编号
- C2683761
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.841256克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 全桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2.5A | |
| 拉电流(IOH) | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 25ns | |
| 下降时间(tf) | 13ns | |
| 传播延迟 tpLH | 105ns | |
| 传播延迟 tpHL | 94ns | |
| 工作温度 | -40℃~+125℃ |
商品概述
TF2110M和TF2113M是高压、高速MOSFET和IGBT驱动器，具有独立的高端和低端输出。高端驱动器采用浮动电源，可在高达500V / 600V的电压下工作。高端和低端驱动器之间的传播延迟匹配为10 ns（最大值）/ 20 ns（最大值），支持高频操作。 TF2110M和TF2113M的逻辑输入与标准CMOS电平（低至3.3V）兼容，而驱动器输出采用高脉冲电流缓冲器，旨在最大程度减少驱动器的交叉导通。 TF2110M和TF2113M提供16引脚宽体SOIC和14引脚PDIP封装。它们的工作温度范围扩展至 -40 ℃至 +125 ℃。
商品特性
- 以高端/低端配置驱动两个N沟道MOSFET或IGBT
- 浮动高端可工作至600V
- 典型输出电流：灌电流2.5A / 拉电流2.5A
- 输出可耐受负瞬变
- 宽栅极驱动器电源电压范围：10V至20V
- 宽逻辑输入电源电压范围：3.3V至20V
- 宽逻辑电源偏置电压范围： -5V至5V
- 带1000 pF负载时，上升时间15 ns（典型值）/ 下降时间13 ns（典型值）
- 导通延迟时间105 ns（典型值）/ 关断延迟时间94 ns（典型值）
- 逐周期边沿触发关断电路
- 扩展温度范围： -40 ℃至 +125 ℃
应用领域
- DC-DC转换器
- AC-DC逆变器
- 电机控制
- D类功率放大器
