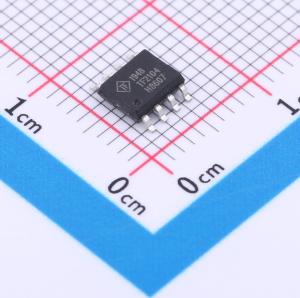

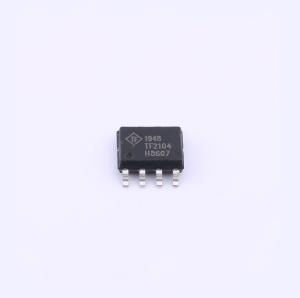

温馨提醒：图片仅供参考，商品以实物为准
TF2104-TAH
栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高压600V, 单相, 半桥式栅极驱动器, MOSFETs或IGBTs预驱
- 品牌名称
- TFSS(德律风根)
- 商品型号
- TF2104-TAH
- 商品编号
- C2683753
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.688克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 是否隔离 | 非隔离 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ |
商品概述
TF2104是一款高压、高速栅极驱动器，能够以半桥配置驱动N沟道MOSFET和IGBT。高压工艺使TF2104的高端在自举操作中能够切换至600V。 TF2104逻辑输入与标准TTL和CMOS电平（低至3.3V）兼容，便于与控制设备接口。驱动器输出具有高脉冲电流缓冲器，旨在最大程度减少驱动器的交叉导通。TF2104具有520ns（典型值）的固定内部死区时间。 TF2104采用PDIP - 8和SOIC - 8(N)封装，工作温度范围扩展至 - 40℃至 + 125℃。
商品特性
- 自举操作中的浮动高端驱动器，可达600V
- 以半桥配置驱动两个N沟道MOSFET或IGBT
- 290mA源极/600mA灌极输出电流能力
- 输出可耐受负瞬变
- 520ns的内部死区时间，用于保护MOSFET
- 宽低端栅极驱动器电源电压：10V至20V
- 逻辑输入（IN和5D*）具备3.3V驱动能力
- 施密特触发逻辑输入
- Vcc（逻辑和低端电源）欠压锁定
- 扩展温度范围： - 40℃至 + 125℃
应用领域
- DC - DC转换器
- AC - DC逆变器
- 电机控制
- D类功率放大器
