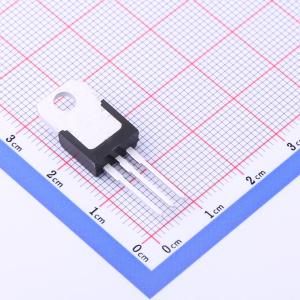

温馨提醒：图片仅供参考，商品以实物为准
BTA06-600SWRG
600V 10mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 6A标准和Snubberless 三端双向可控硅
- 品牌名称
- ST(意法半导体)
- 商品型号
- BTA06-600SWRG
- 商品编号
- C2682586
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 3.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 6A | |
| 浪涌电流 | 60A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 10mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 10mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
BTA06和BTB06双向可控硅系列有通孔和表面贴装两种封装，适用于通用交流开关。
商品特性
- 无缓冲和逻辑电平版本（BTA/BTB...W）具有高换向性能，特别推荐用于感性负载。
- BTA系列通过内部陶瓷垫提供电压绝缘接线片，额定值为2500VRMS，符合UL标准。
- BTB采用非绝缘TO-220AB封装。
- 采用ECOPACK封装，具有无铅二级互连，二级互连类别标记在封装和内盒标签上，符合JEDEC标准JESD97。
应用领域
- 作为通断功能应用于静态继电器、加热调节、感应电机启动电路等。
- 用于调光器、电机速度控制器等的相位控制操作。
