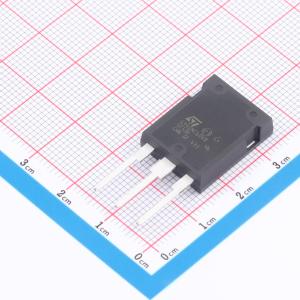

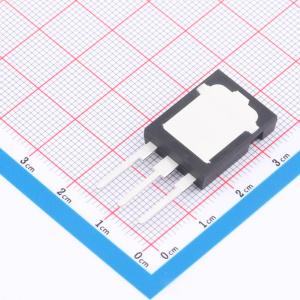

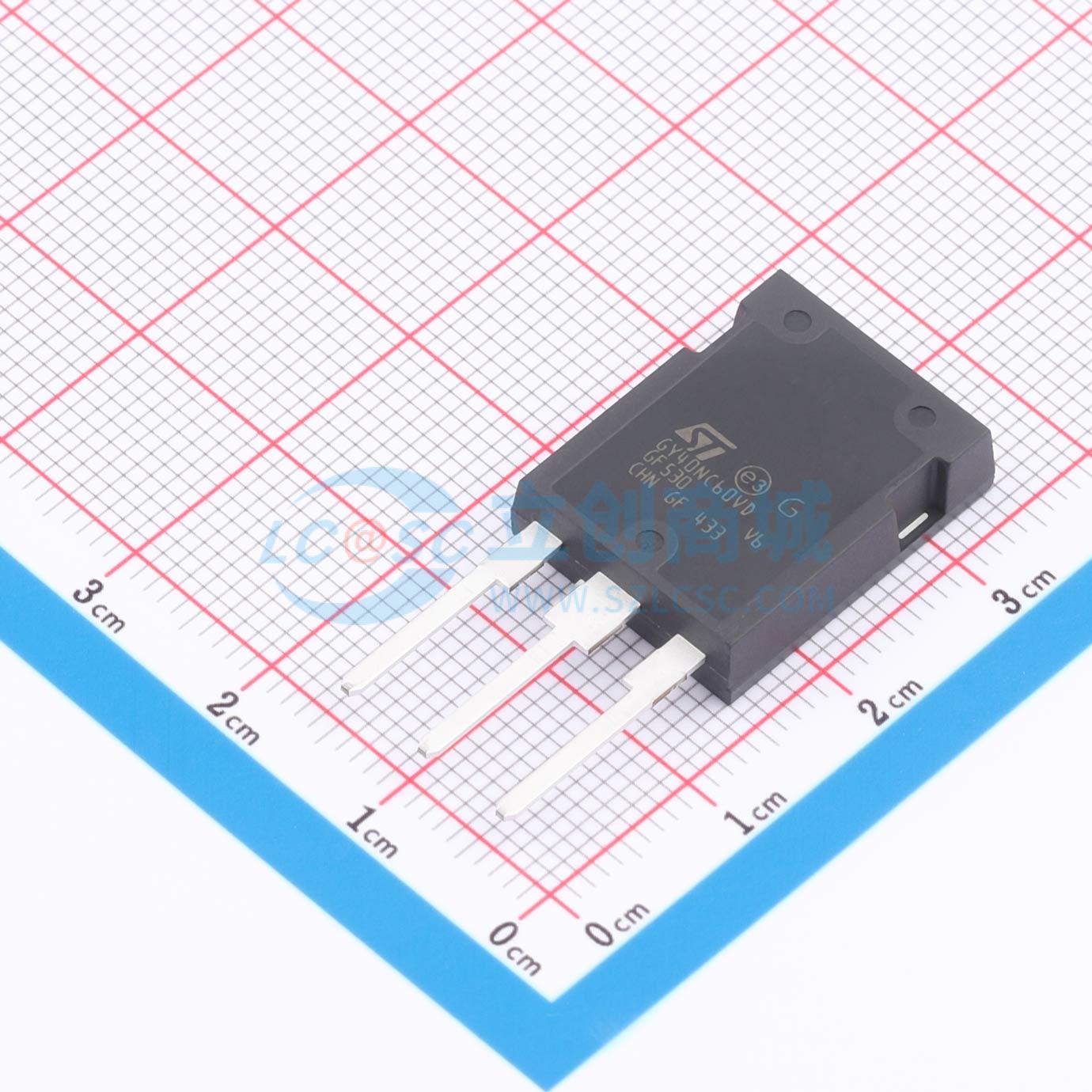

温馨提醒：图片仅供参考，商品以实物为准
STGY40NC60VD
STGY40NC60VD
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGY40NC60VD
- 商品编号
- C2682592
- 商品封装
- TO-247-3
- 包装方式
- 编带
- 商品毛重
- 7.823077克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 260W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 50A | |
| 集电极脉冲电流(Icm) | - | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.5V | |
| 栅极阈值电压(Vge(th)) | - | |
| 栅极电荷量(Qg) | 214nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | - | |
| 输出电容(Coes) | 350pF | |
| 反向传输电容(Cres) | 105pF | |
| 开启延迟时间(Td(on)) | 43ns | |
| 关断延迟时间(Td(off)) | 140ns | |
| 导通损耗(Eon) | 330uJ | |
| 关断损耗(Eoff) | 720uJ | |
| 反向恢复时间(Trr) | 88ns；44ns | |
| 工作温度 | -55℃~+150℃ |
商品概述
使用基于专利条带布局的最新高压技术，设计了IGBT系列PowerMESH IGBTs，后缀“V”标识针对极高频率应用优化的系列。
商品特性
- 高电流能力
- 高频工作达50kHz
- 低C_RES/C_IES比率（无交叉传导敏感性）
- 非常软的超快速恢复反并联二极管
应用领域
- 高频逆变器、UPS
- 硬开关和谐振拓扑中的SMPS和PFC
- 电机驱动器
