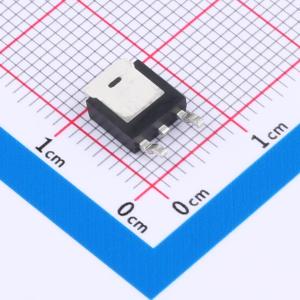

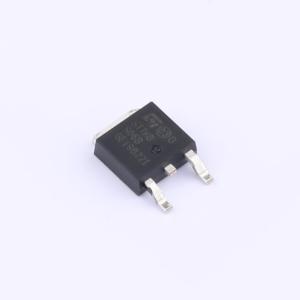

温馨提醒：图片仅供参考，商品以实物为准
STTH8S06B-TR
耐压:600V 电流:8A 反向恢复时间：12ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600 V、8 A超快升压二极管 600 V、8 A超快升压二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH8S06B-TR
- 商品编号
- C2682593
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.402克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 3.4V@8A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA | |
| 反向恢复时间(Trr) | 12ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 60A |
商品概述
这个器件是基于600V Pt掺杂平面技术的超快二极管。其极低的反向恢复电流可减少MOSFET的开关功率损耗，从而提高整体应用效率。为评估最大传导损耗，可使用以下公式：P=1.20×I_F(AV)+0.087×I_F²(RMS)。
商品特性
- 超快恢复
- 低反向恢复电流
- 低热阻
- 更高频率运行
- 减少开关和传导损耗
- 绝缘TO-220FPAC封装：绝缘电压2000 VRMS，封装电容12 pF
应用领域
- 功率因数校正的硬开关条件
- 电源和功率转换系统
- 各种功率开关应用
