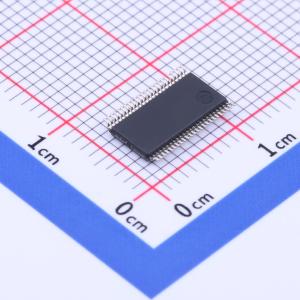

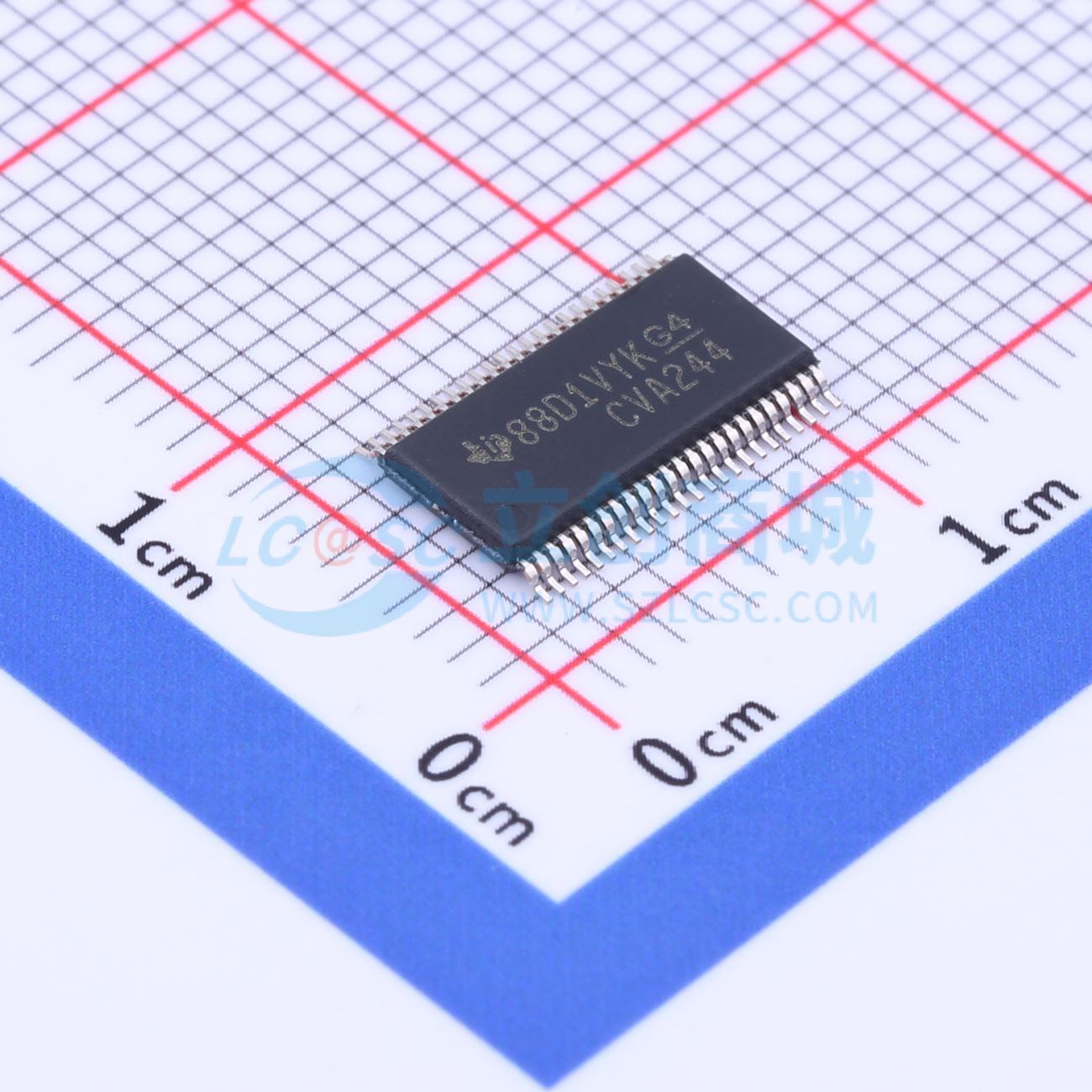

温馨提醒：图片仅供参考，商品以实物为准

SN74AVC16244DGVR

16位缓冲器/驱动器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AVC16244 具有三态输出的 16 通道、1.4V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AVC16244DGVR
商品编号: C2682005
商品封装: TVSOP-48
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

型号为SN74AVC16244的16位缓冲器/驱动器，可在1.2V~3.6V VCC下工作，专为1.65V~3.6V VCC运行设计，可以配置为四个4位缓冲器、两个8位缓冲器或一个16位缓冲器，提供同相输出与对称低电平有效输出使能输入，完全支持部分掉电应用，断电时电路关闭输出，可防止器件断电时产生破坏性电流回流；为保证上电或断电过程中器件处于高阻态，输出使能端需要通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌电流能力决定。

商品特性

内置动态输出控制电路，可动态改变输出阻抗，降低噪声且不损失运行速度
2.5V和3.3V VCC条件下最大传播延迟小于2ns
2.5V VCC条件下，输出高电平电流IOH和输出低电平电流IOL为±24mA，动态驱动能力与标准输出相当
输入输出具备过压容忍能力，支持混合电压模式数据通信
Ioff电路支持部分掉电模式运行
闩锁性能超过100mA，符合JESD 78 II类规范
ESD保护符合JESD 22要求，满足2000V人体模型、200V机器模型测试要求
所有未使用的输入必须接VCC或地电平，以保证器件正常工作

应用领域

三态存储器地址驱动
时钟驱动
面向总线的接收器与发射器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.4V~3.6V
	元件数	4
	每个元件位数	4
	通道类型	-

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74AVC
	工作温度	-40℃~+85℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	1.7ns@3.3V,30pF
	功能特性	掉电隔离；输出使能
