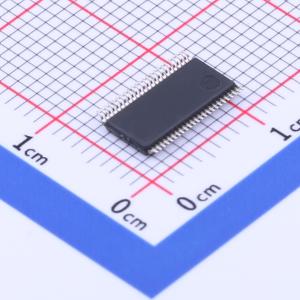

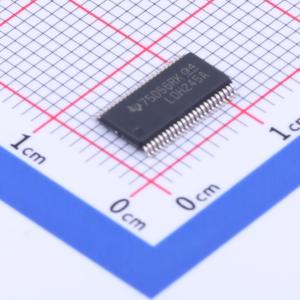

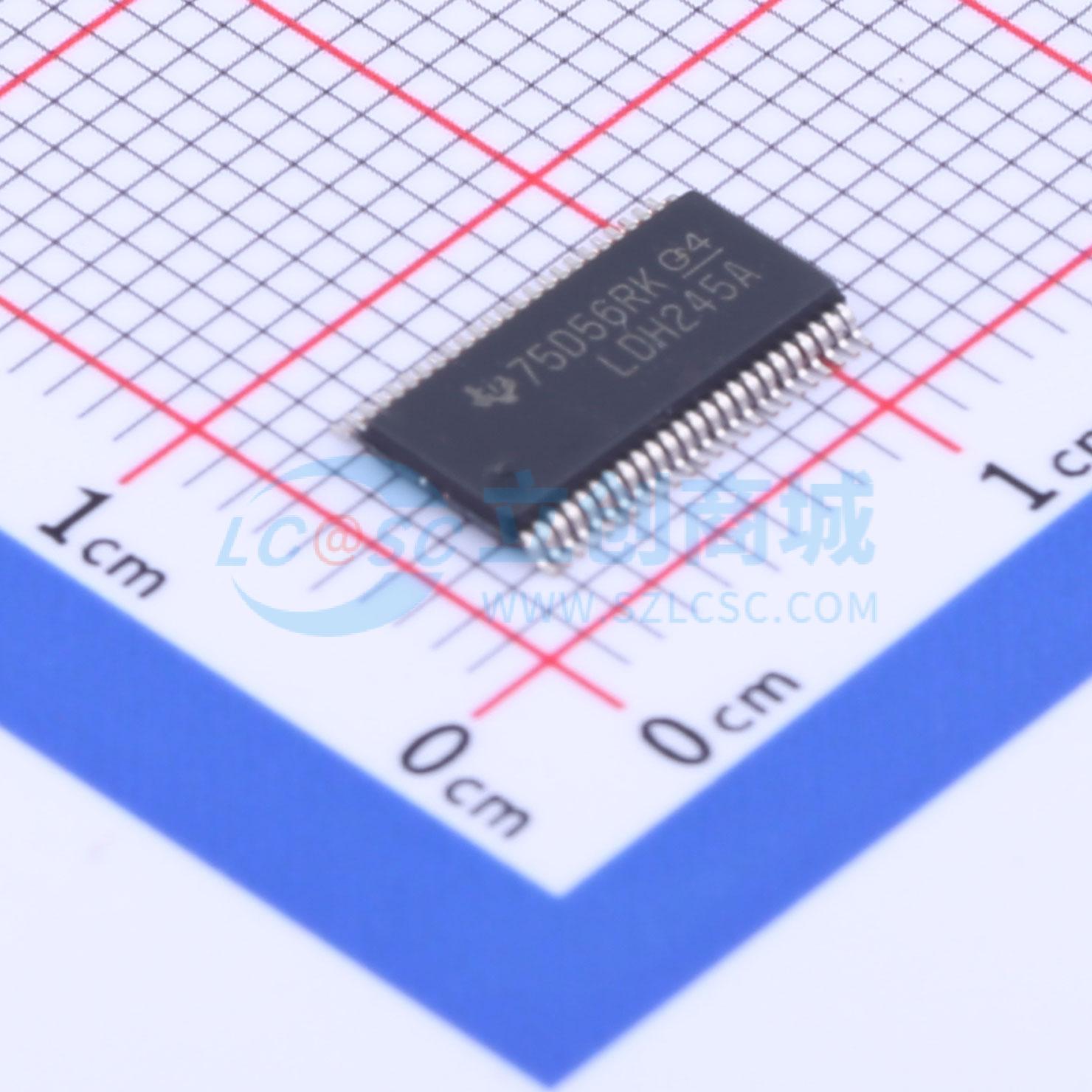

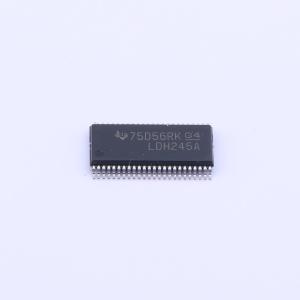

SN74LVCH16245ADGVR
SN74LVCH16245A 16位总线收发器带三态输出
- 描述
- SN74LVCH16245A 具有三态输出的 16 位总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVCH16245ADGVR
- 商品编号
- C2682154
- 商品封装
- TVSOP-48
- 包装方式
- 编带
- 商品毛重
- 0.201087克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~3.6V | |
| 元件数 | 2 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 4ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；输出使能；总线保持；电平转换 |
商品概述
SN74LVCH16245A是一款16位（双八进制）同相总线收发器，设计用于1.65V~3.6V VCC工作环境，用于数据总线之间的异步通信，可作为两个8位收发器或一个16位收发器使用，有源总线保持电路可将未使用或未驱动的数据输入保持在有效逻辑状态。
商品特性
- 工作电压范围为1.65V至3.6V
- 输入可承受最高5.5V电压
- 在3.3V电压下最大传输延迟tpd为4ns
- 在VCC=3.3V，TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
- 在VCC=3.3V，TA=25℃条件下，典型输出高电平下冲VOHV大于2V
- 支持所有端口的混合模式信号操作，3.3V VCC下可兼容5V输入输出电压
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 数据输入带有总线保持功能，无需外接上拉或下拉电阻
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护符合JESD 22标准，人体模型可达2000V，机器模型可达200V
应用领域
- 电子销售点
- 测试测量领域
- 可穿戴健康健身设备
- 平板电脑
