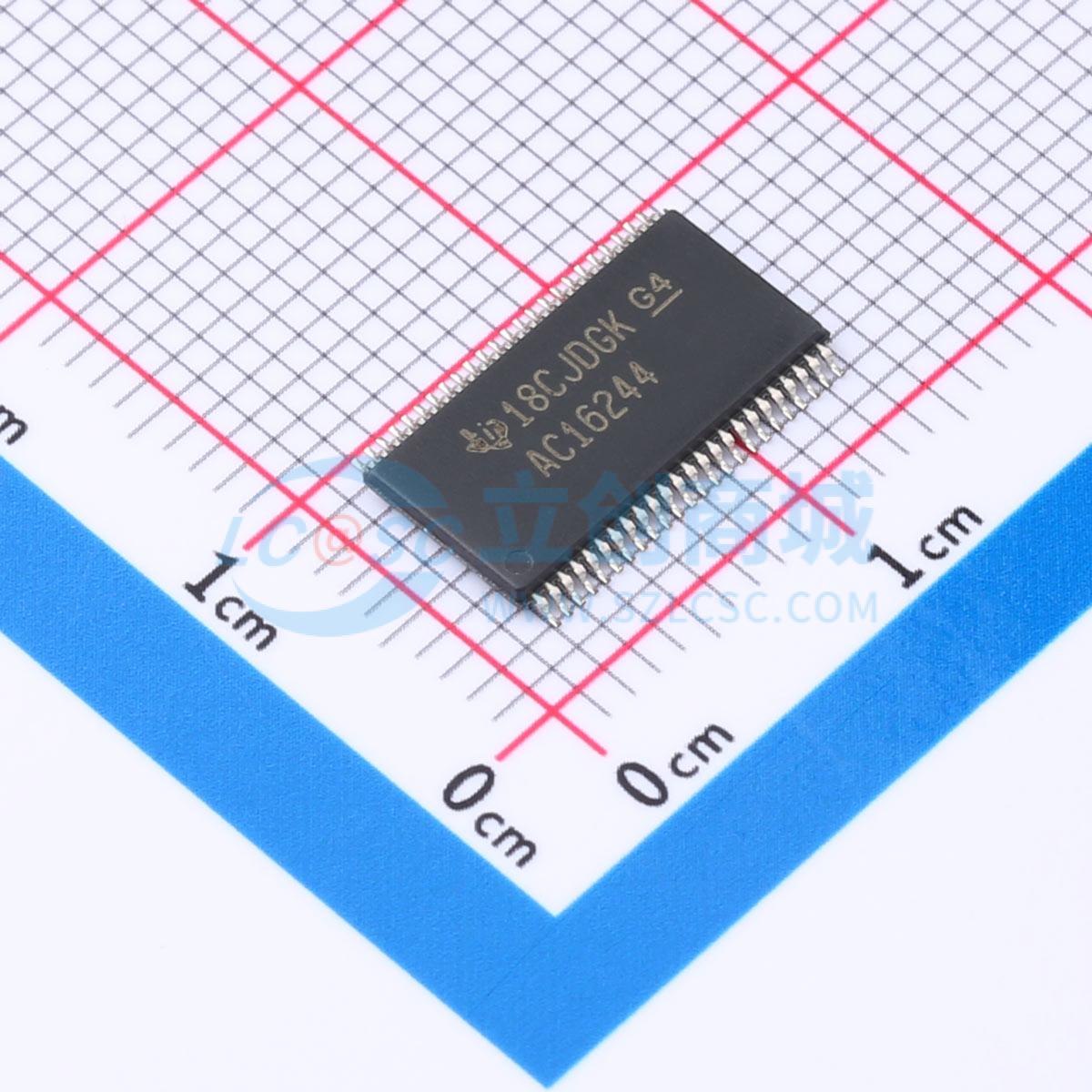

74AC16244DGGR

三态输出16位缓冲器/线路驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 74AC16244 具有三态输出的 16 通道、3V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: 74AC16244DGGR
商品编号: C2675931
商品封装: TSSOP-48-6.1mm
包装方式: 编带
商品毛重: 1.13克(g)

商品参数

商品概述

AC16244是16位缓冲器/线路驱动器，专门设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能与密度。该器件可配置为四个4位缓冲器、两个8位缓冲器或一个16位缓冲器，提供真输出以及对称的低电平有效输出使能OE输入端。当OE为低电平时，器件将同相数据从A输入端传输至Y输出端；当OE为高电平时，输出处于高阻抗状态。不同型号工作温度范围不同，54AC16244工作温度范围为-55℃至125℃，74AC16244工作温度范围为-40℃至85℃。收缩小外形封装可在相同印刷电路板面积下，提供标准小外形封装两倍的I/O引脚数与功能。

商品特性

具有三态输出，可驱动总线线路或缓冲存储器地址寄存器
通流架构可优化印刷电路板布局
分布式电源与接地配置可降低高速开关噪声
采用1μm增强性能植入CMOS工艺制造
在125℃条件下典型闩锁抗扰度为500mA
提供多种封装选项，包含引脚中心间距25mil的300mil塑料收缩小外形封装、引脚中心间距25mil的薄型收缩小外形封装，以及引脚中心间距25mil的380mil细间距陶瓷扁平封装
最大额定电源电压范围为-0.5V~7V
输入电压额定范围为-0.5V~VCC+0.5V
输出电压额定范围为-0.5V~VCC+0.5V
输入钳位电流范围为±20mA
输出钳位电流范围为±50mA
连续输出电流范围为±50mA
流经电源或接地的连续电流范围为±400mA
55℃静空气中最大功耗：DGG封装为0.85W，DL封装为1.2W
存储温度范围为-65℃~150℃
未使用输入端需通过约5kΩ及以上阻值的上拉电阻连接至电源，避免浮空
所有电源和接地引脚必须连接至正确的电压供应端

应用领域

用于提升三态存储器地址驱动器、时钟驱动器的性能与密度
用于面向总线的接收器与发射器
可灵活配置为不同位数的缓冲器使用

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	3V~5.5V
	元件数	4
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74AC
	工作温度	-40℃~+85℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	4.6ns@5V,50pF
	功能特性	输出使能
