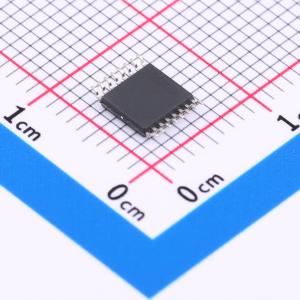

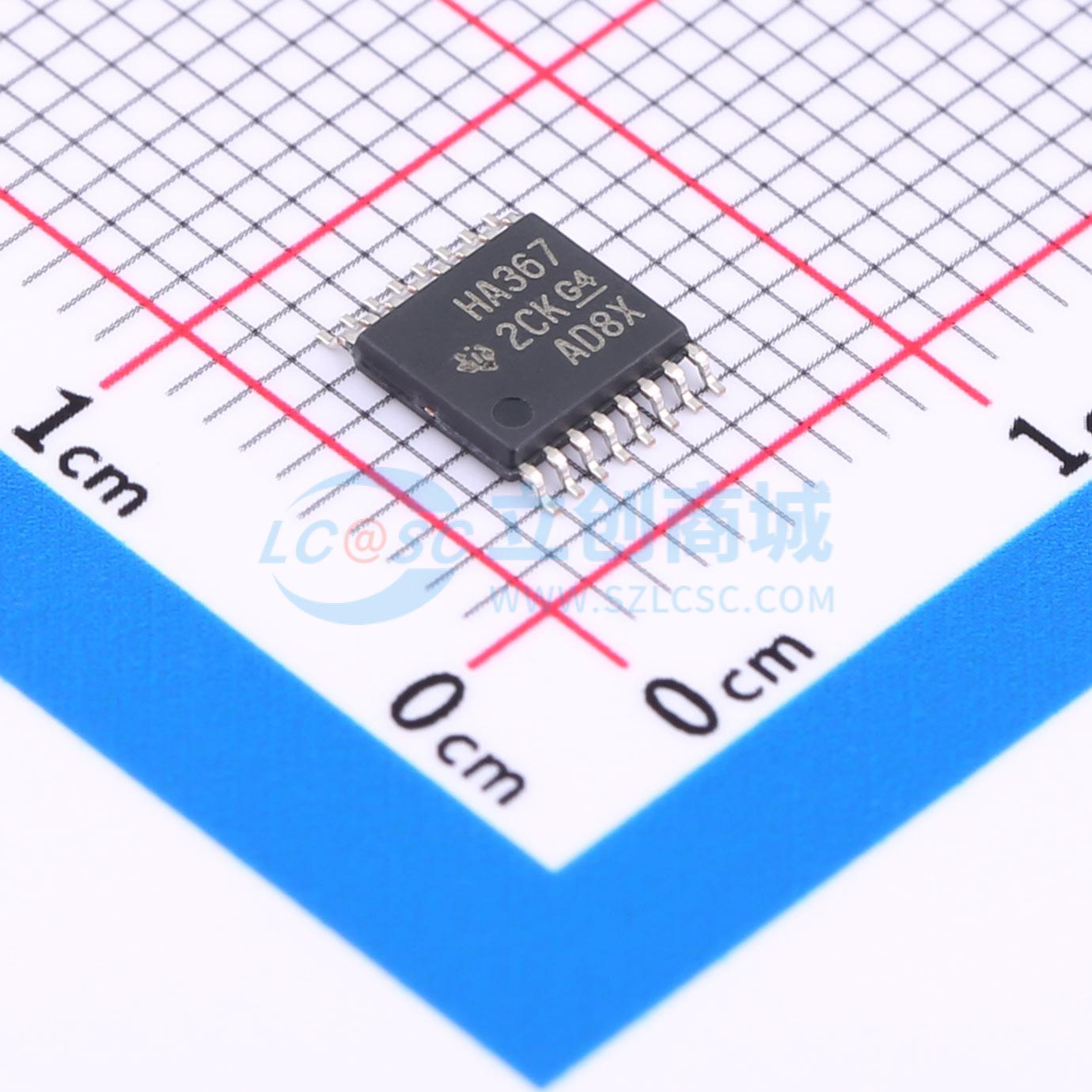

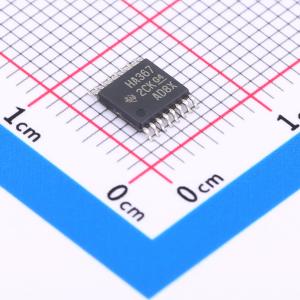

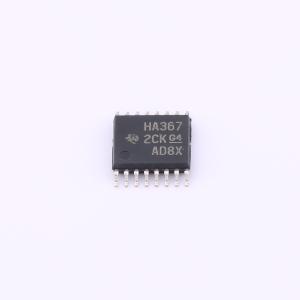

SN74AHC367PWR

三态输出，六路缓冲器和线路驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AHC367 具有三态输出的 6 通道、2V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AHC367PWR
商品编号: C2675939
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.187克(g)

商品参数

商品概述

AHC367器件是六通道缓冲器和线路驱动器，设计用于2V~5.5V Vcc下工作，专门用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发射器的性能与密度。该器件结构为双组，一组4线一组2线的缓冲器/驱动器，带有低电平有效输出使能输入；当输出使能为低电平时，器件将A输入的同相数据传输至Y输出，当输出使能为高电平时，输出处于高阻抗状态。为了确保器件在上电或掉电过程中保持高阻抗状态，输出使能端需要通过上拉电阻连接至Vcc，电阻的最小值由驱动器的灌电流能力决定，该器件提供多种封装可选，部分引脚无内部连接。

商品特性

工作电压范围为2V~5.5V Vcc
锁存性能超过JESD 78 II类标准要求的100mA
ESD保护性能符合JESD 22标准要求
ESD防护等级：人体模型2000V，机器模型200V，充电器件模型1000V
电源电压最大范围为-0.5V~7V
输入电压最大范围为-0.5V~7V
输出电压最大范围为-0.5V~Vcc+0.5V
输出钳位电流最大为±20mA
连续输出电流最大为±25mA
Vcc或GND的连续电流最大为±75mA
不同封装热阻抗参数：D封装73℃/W，DB封装82℃/W，DGV封装120℃/W，N封装67℃/W，PW封装108℃/W
存储温度范围为-65℃~150℃
所有未使用输入必须保持在Vcc或GND电平，以保证器件正常工作

应用领域

三态存储器地址驱动器
时钟驱动器
面向总线的接收器和发射器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~5.5V
	元件数	2
	每个元件位数	2；4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	系列	74AHC
	工作温度	-40℃~+85℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	7.9ns@5V,50pF
	功能特性	输出使能
