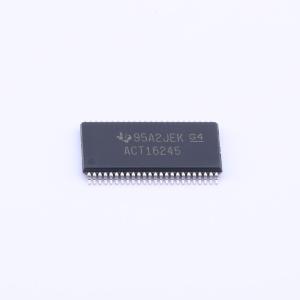

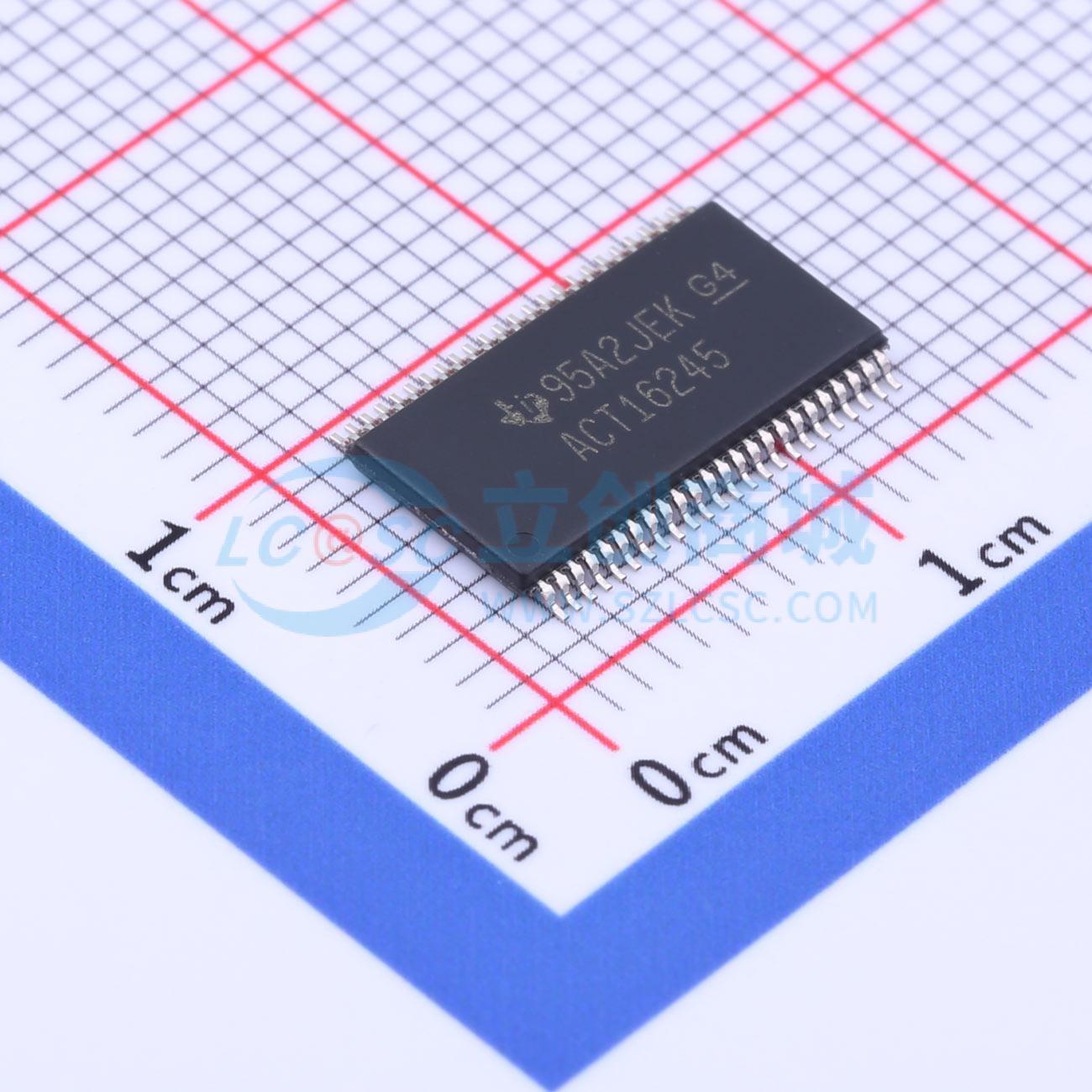

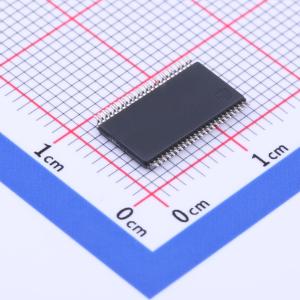

74ACT16245DGGR

三态输出，16位总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 74ACT16245 具有三态输出的 16 位总线收发器
品牌名称: TI(德州仪器)
商品型号: 74ACT16245DGGR
商品编号: C2675948
商品封装: TSSOP-48-6.1mm
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SN54ACT16245和74ACT16245是16位总线收发器，结构为双八进制非反相三态收发器，设计用于数据总线之间的异步双向通信。控制功能的实现可降低对外部时序的要求。该器件可根据方向控制输入端的逻辑电平，选择数据从A总线传输至B总线，或是从B总线传输至A总线；可通过使能端禁用器件，实现总线的有效隔离。SN54ACT16245可在-55℃至125℃温度范围内工作，74ACT16245可在-40℃至85℃温度范围内工作。

商品特性

输入与TTL电压兼容
三态输出可直接驱动总线线路
流过式架构可优化PCB布局
分布式VCC和GND配置，可减小高速开关噪声
采用1μm增强性能植入CMOS工艺
125℃条件下典型闭锁抗扰度为500mA
提供多种封装选项：包含引脚中心间距25mil的300mil收缩小外形塑封封装、薄型收缩小外形封装、引脚中心间距25mil的380mil细间距陶瓷扁平封装
电源电压范围为-0.5V至7V
输入电压范围为-0.5V至VCC+0.5V
输出电压范围为-0.5V至VCC+0.5V
输入钳位电流范围为±20mA
输出钳位电流范围为±50mA
连续输出电流范围为±50mA
流经VCC或GND的连续电流范围为±400mA
55℃静止空气环境下，DGG封装最大功耗为0.85W，DL封装最大功耗为1.2W
储存温度范围为-65℃至150℃
未使用输入端应通过约5kΩ或更大阻值的上拉电阻连接至VCC，避免浮空
所有VCC和GND引脚必须连接至对应电压的电源

应用领域

数据总线之间的异步双向通信

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	2
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74ACT
	工作温度	-40℃~+85℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	6.9ns@5V,50pF
	功能特性	输出使能
