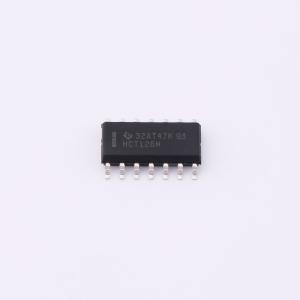

温馨提醒：图片仅供参考，商品以实物为准
CD74HCT126M96
三态输出，四路缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HCT126 具有 TTL 兼容型 CMOS 输入和三态输出的 4 通道、4.5V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HCT126M96
- 商品编号
- C2675949
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 系列 | 74HCT | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 24ns@4.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
CDx4HCT126是带三态输出的四缓冲器器件，包含四个独立的带三态输出的缓冲器，每个门在正逻辑中实现Y = A的布尔功能。
商品特性
- 低电平输入最大电压VIL(max)=0.8V，高电平输入最小电压VIH(min)=2V
- 在VOL、VOH条件下，输入电流II≤1μA
- 兼容LSTTL输入逻辑
- 兼容CMOS输入逻辑
- 输入带缓冲
- 工作电压范围为4.5V~5.5V
- 工作温度范围宽，为-55℃~+125℃
- 可支持最多10个LSTTL负载的扇出
- 相比LSTTL逻辑IC可显著降低功耗
- 采用平衡型CMOS三态输出，输出可灌入和输出相近电流
- 三态输出可置于高阻态，高阻态下输出既不灌入也不输出电流
应用领域
- 使能数字信号
