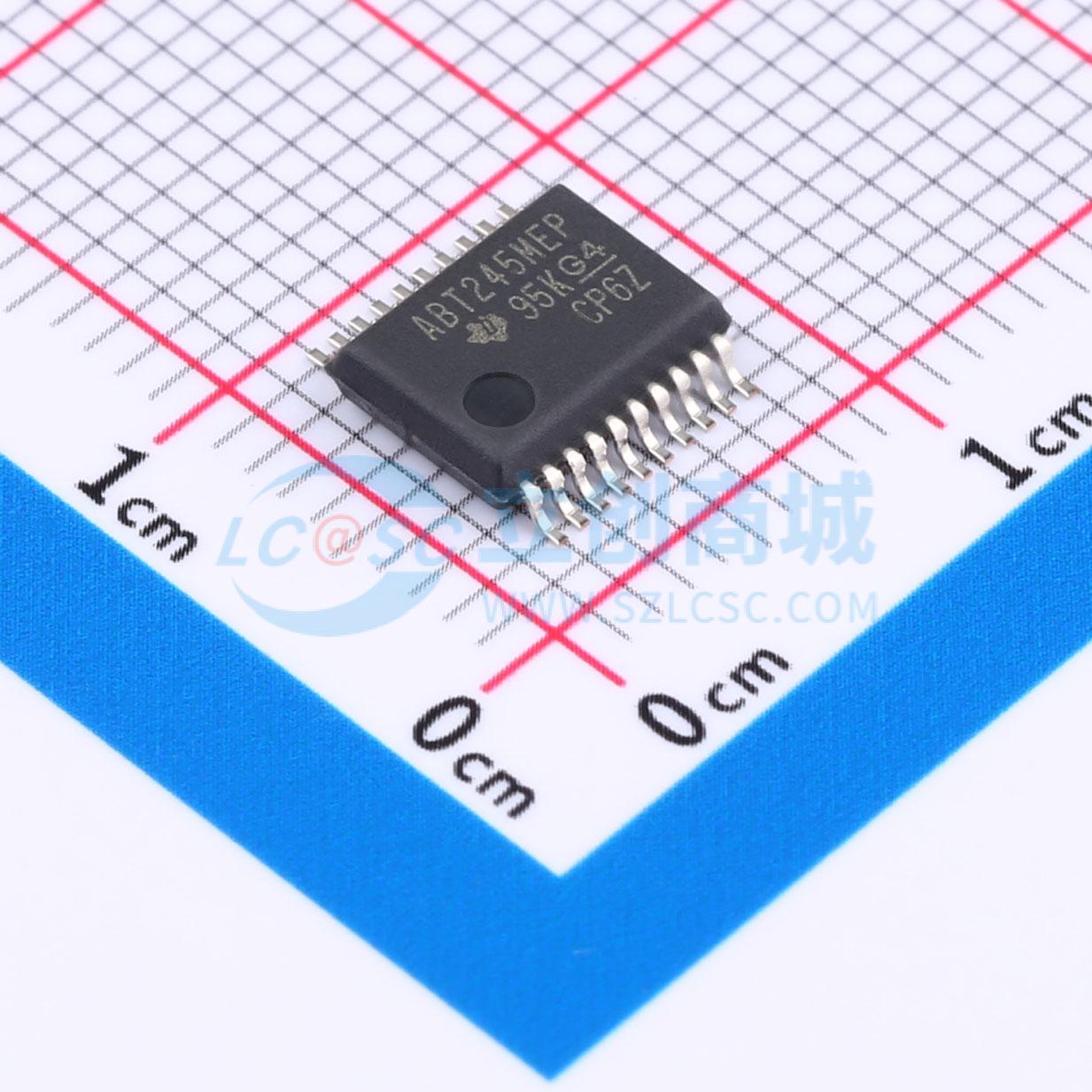

温馨提醒：图片仅供参考，商品以实物为准

SN74ABT245BMDBREP

八进制总线收发器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ABT245B-EP 具有三态输出的八路总线收发器（增强型产品）
品牌名称: TI(德州仪器)
商品型号: SN74ABT245BMDBREP
商品编号: C2675968
商品封装: SSOP-20-208mil
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

这是一款八进制总线收发器，用于数据总线之间的异步通信。根据方向控制输入端的逻辑电平，器件可将数据从A总线传输到B总线，或从B总线传输到A总线；利用输出使能输入端可禁用器件，实现总线的有效隔离。为确保器件在通电或断电过程中保持高阻抗状态，输出使能端应通过上拉电阻连接至电源电压，电阻的最小值由驱动器的灌流能力决定。器件可通过Ioff电路和上电三态功能，满足热插入应用的规范要求。

商品特性

控制基线稳定，拥有一个组装测试站点和一个制造站点
扩展温度性能，工作温度范围为-55℃~125℃
典型输出接地电压反弹小于1V，测试条件为VCC=5V，环境温度TA=25℃
支持热插入，具备Ioff断电保护和上电三态功能
Ioff电路可在器件断电时禁用输出，防止反向电流损坏器件，上电三态电路可在通电和断电期间将输出置于高阻抗状态，避免驱动器冲突
高驱动输出，IOH为-24mA，IOL为32mA
闩锁性能超过500mA，符合JEDEC标准JESD 17
ESD防护性能符合JESD 22标准，人体模型测试可达2000V，机器模型测试可达200V
元器件认证符合JEDEC和行业标准，可确保扩展温度范围内运行的可靠性，认证测试涵盖高加速应力测试、温度循环测试、电迁移测试等多项测试
最大额定参数：电源电压范围-0.5V至7V，输入电压范围（除I/O端口）-0.5V至7V，高电平或断电状态输出电压范围-0.5V至5.5V，低电平状态输出最大电流96mA，输入钳位电流（VI<0）-18mA，输出钳位电流（VO<0）-50mA，封装热阻θJA为70℃/W，存储温度范围-65℃至150℃
所有未使用的输入端必须接VCC或地，以保证器件正常工作

应用领域

数据总线之间的异步通信场景
需要热插入功能的应用场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	1
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	24mA
	系列	74ABT
	工作温度	-55℃~+125℃
	静态电流(Iq)	250uA
	传播延迟(tpd)	4.2ns@5V,50pF
	功能特性	热插拔支持；掉电隔离；输出使能
