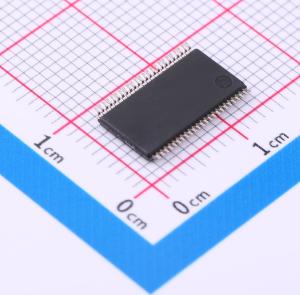

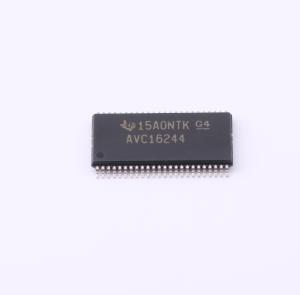

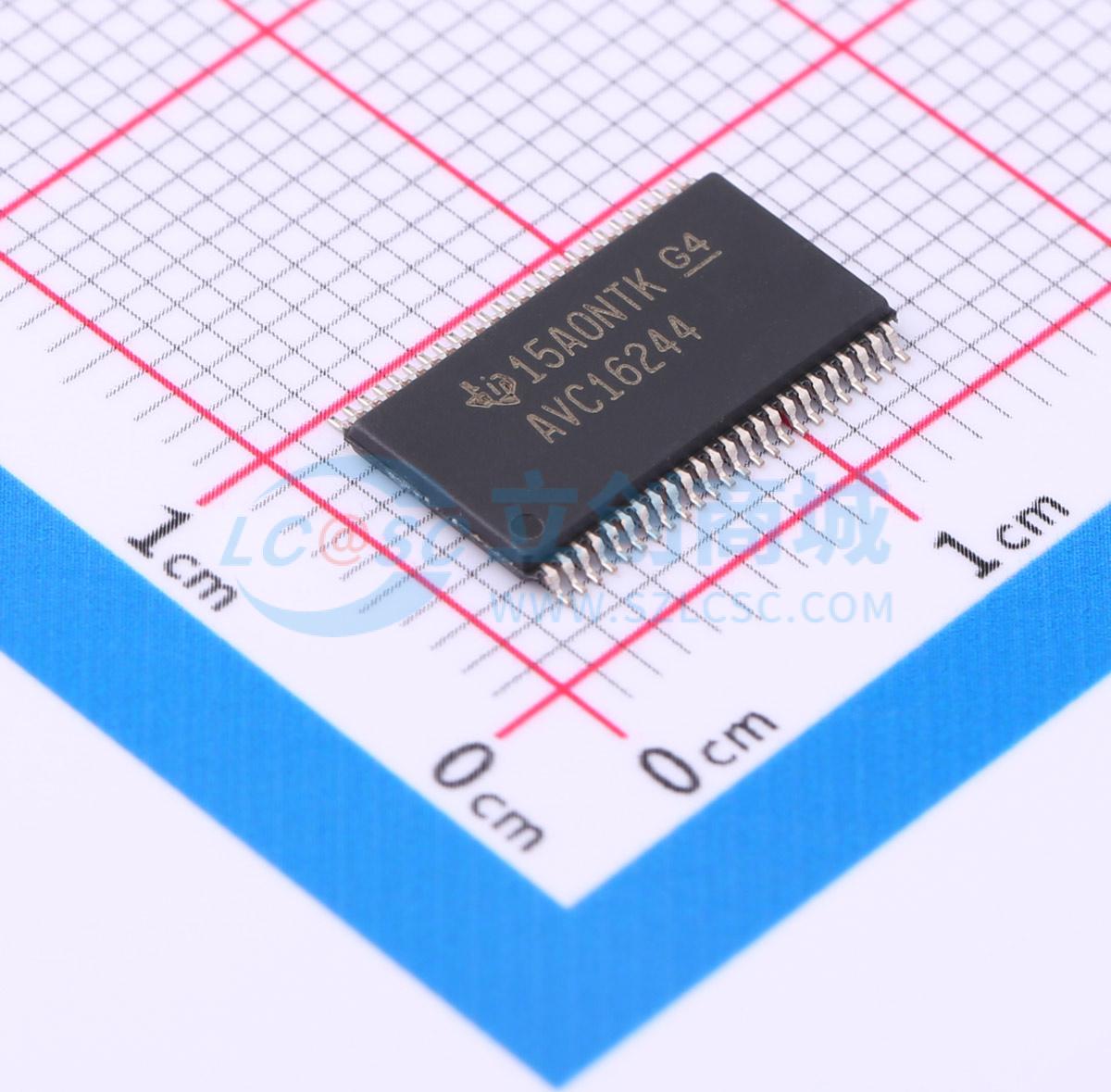

SN74AVC16244DGGR

16位缓冲器/驱动器，带三态输出，具备过压容限输入/输出、动态输出控制电路，支持部分掉电模式

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AVC16244 具有三态输出的 16 通道、1.4V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AVC16244DGGR
商品编号: C2675980
商品封装: TSSOP-48-6.1mm
包装方式: 编带
商品毛重: 3克(g)

商品参数

商品概述

这款16位缓冲器/驱动器可在1.2V至3.6V VCC下工作，专为1.65V至3.6V VCC的工作场景设计。SN74AVC16244专门设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发射器的性能与集成密度。该器件可配置为四个4位缓冲器、两个8位缓冲器或一个16位缓冲器，提供同相输出以及对称的低电平有效输出使能（OE）输入。器件内置动态输出控制（DOC）电路，该电路在信号转换过程中，首先降低输出阻抗以有效驱动负载，随后升高阻抗以降低噪声。在信号转换开始阶段，DOC电路提供的最大动态驱动等效于高驱动型标准输出器件。该器件针对使用Ioff的部分掉电应用做了完整规范。Ioff电路会禁用输出，防止器件断电时产生破坏性回流电流。为确保上电或断电过程中保持高阻状态，OE应通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌电流能力决定。

商品特性

属于Texas Instruments Widebus™家族产品
内置DOC™（动态输出控制）电路，可动态改变输出阻抗，在不降低速度的前提下降低噪声
在2.5V和3.3V VCC下最大传输延迟小于2 ns
动态驱动能力等效于标准输出，在2.5V VCC下IOH和IOL为±24 mA
输入/输出耐过压，支持混合电压模式数据通信
Ioff支持部分掉电模式工作
闩锁性能超过JESD 78 II类标准的100 mA要求
ESD保护性能超过JESD 22标准要求
满足2000-V人体模型（A114-A）要求
满足200-V机器模型（A115-A）要求

应用领域

三态存储器地址驱动
时钟驱动
面向总线的接收器
面向总线的发射器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.4V~3.6V
	元件数	4
	每个元件位数	16
	通道类型	单向

	属性	参数值
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	系列	AVC
	工作温度	-40℃~+85℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	1.7ns@3.3V
	功能特性	掉电隔离；输出使能
