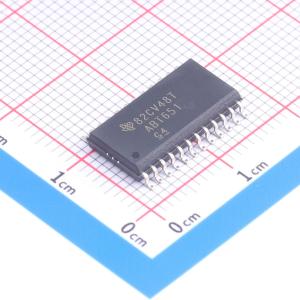

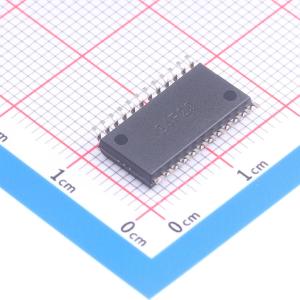

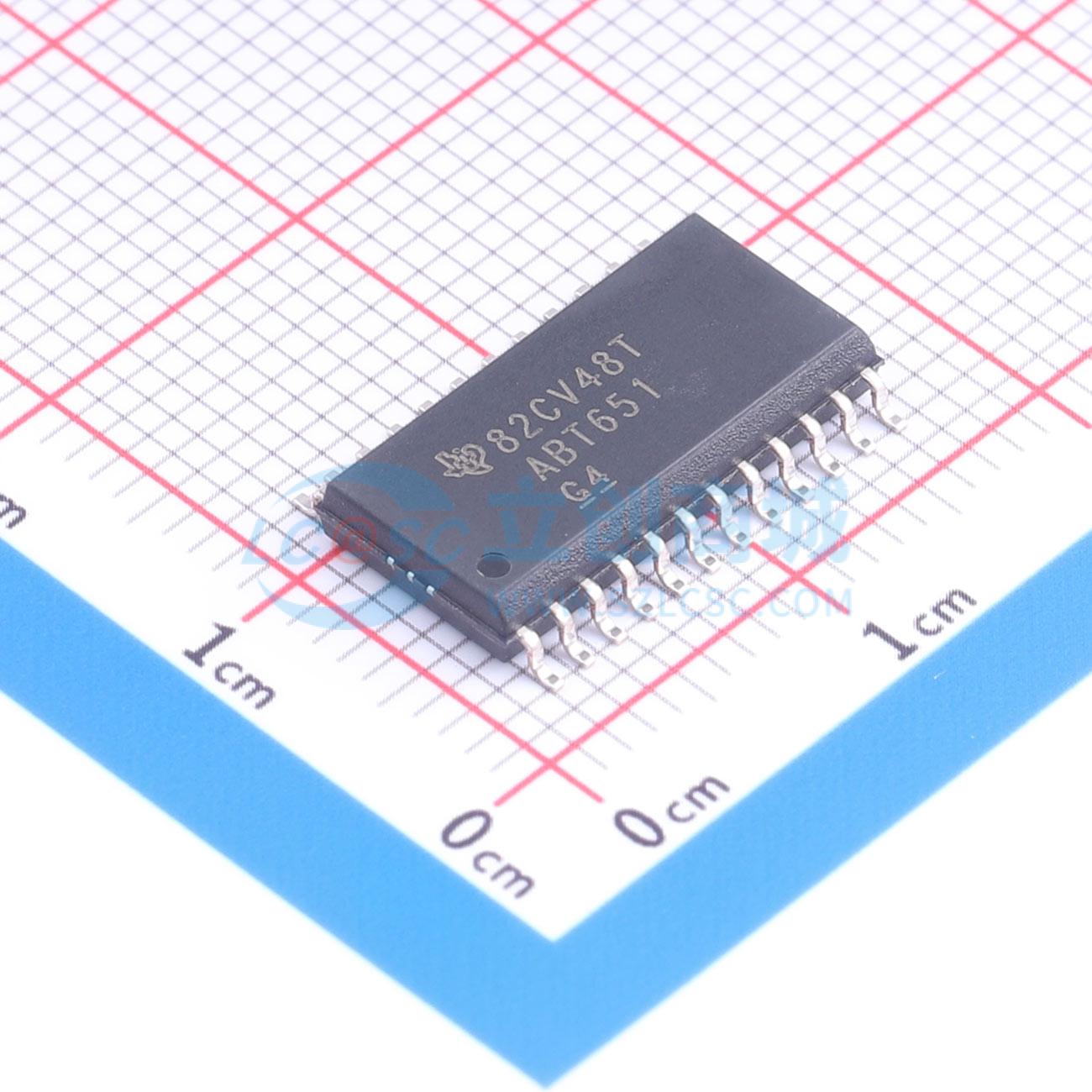

SN74ABT651DWR实物图
  • SN74ABT651DWR商品缩略图
  • SN74ABT651DWR商品缩略图
  • SN74ABT651DWR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74ABT651DWR

SN74ABT651DWR

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74ABT651 具有三态输出的八通道总线收发器和寄存器
品牌名称
TI(德州仪器)
商品型号
SN74ABT651DWR
商品编号
C2675995
商品封装
SOIC-24-300mil​
包装方式
编带
商品毛重
1.05克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型-
输出类型三态
工作电压4.5V~5.5V
元件数1
每个元件位数8
通道类型双向
属性参数值
灌电流(IOL)64mA
拉电流(IOH)32mA
系列74ABT
工作温度-40℃~+85℃
静态电流(Iq)250uA
传播延迟(tpd)4ns@5V,50pF
功能特性输出使能;总线保持

商品概述

这些器件由总线收发器电路、D型触发器和控制电路组成,配置为可从数据总线直接或从内部存储寄存器多路传输数据。提供了输出使能(OEAB和OEBA)输入,用于控制收发器功能。提供了选择控制(SAB和SBA)输入,用于选择传输实时数据还是存储数据,低输入电平选择实时数据,高输入电平选择存储数据。A总线或B总线上的数据,或两者的数据,均可通过对应时钟(CLKAB或CLKBA)输入的低到高跳变存储在内部D触发器中,与选择或使能控制引脚无关。当SAB和SBA处于实时传输模式时,也可通过同时使能OEAB和OEBA实现数据传输,而不使用内部D型触发器。在该配置下,每个输出增强其输入信号。当连接到两组总线的所有其他数据源都处于高阻抗状态时,每组总线将保持其最后状态。为确保上电或掉电期间保持高阻抗状态,OEBA应通过上拉电阻连接至VCC;电阻的最小值由驱动器(B到A)的灌流能力决定。OEAB应通过下拉电阻连接至GND;电阻的最小值由驱动器(A到B)的拉流能力决定。SN54ABT651的工作温度范围为-55℃至125℃,SN74ABT651的工作温度范围为-40℃至85℃。

商品特性

  • EPIC-II B™ BiCMOS设计可大幅降低功耗
  • 闩锁性能超过500 mA,符合JESD 17标准
  • 典型输出地弹(VOLP)小于1 V,条件为VCC = 5 V,TA = 25℃
  • 高驱动输出(-32 mA IOH,64 mA IOL)
  • 可多路传输实时数据和存储数据
  • 具有反相数据路径
  • 封装选项包括塑料小外形封装(DW)、缩小型小外形封装(DB)、薄型缩小型小外形封装(PW)、陶瓷芯片载体(FK)、塑料双列直插(NT)和陶瓷双列直插(JT)
