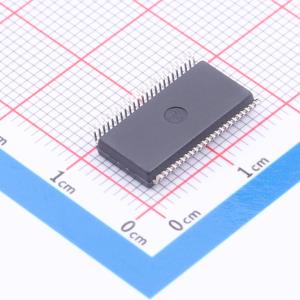

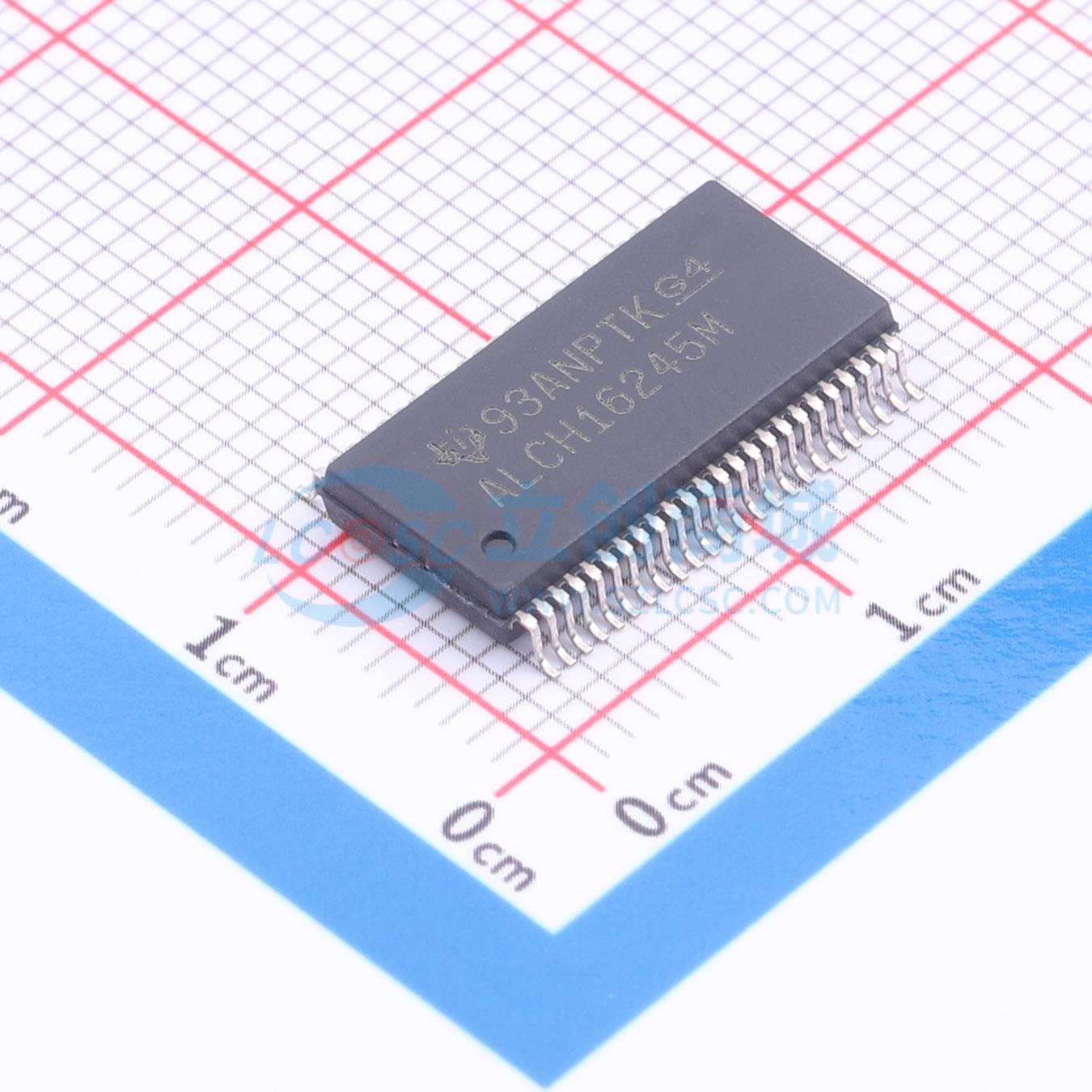

温馨提醒：图片仅供参考，商品以实物为准

CALVCH16245MDLREP

16位总线收发器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ALVCH16245-EP 具有三态输出的 16 位总线收发器（增强型产品）
品牌名称: TI(德州仪器)
商品型号: CALVCH16245MDLREP
商品编号: C2676005
商品封装: SSOP-48-300mil
包装方式: 编带
商品毛重: 1.16克(g)

商品参数

商品概述

SN74ALVCH16245-EP是一款16位双八进制同相总线收发器，工作电源电压范围为1.65V~3.6V，设计用于数据总线之间的异步通信，其控制功能实现可减少外部时序要求。该器件可作为两个8位收发器使用，也可作为一个16位收发器使用，可根据方向控制输入的逻辑电平，实现A总线到B总线或B总线到A总线的数据传输，通过输出使能输入可禁用器件，使总线实现有效隔离。为确保器件在上电或下电过程中保持高阻抗状态，输出使能端需要通过上拉电阻连接到VCC，上拉电阻的最小阻值由驱动器的灌流能力决定。器件自带有源总线保持电路，可将未使用或未驱动的输入维持在有效逻辑状态，不建议该电路与外部上拉或下拉电阻配合使用。

商品特性

属于Widebus系列
提供受控基线生产管理
提供增强的缩减制造来源支持
提供增强的产品变更通知
工作电压范围1.65V~3.6V
3.3V条件下最大传输延迟为3ns
3.3V条件下输出驱动能力为±24mA
数据输入自带总线保持功能，无需外接上拉/下拉电阻
闩锁性能超过250mA，符合JESD 17标准
静电放电防护性能符合JESD 22标准
可承受2000V人体模式静电放电、200V机器模式静电放电
按JEDEC及行业标准完成合格认证，可在宽温度范围内可靠工作

应用领域

数据总线之间的异步通信场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	2
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74ALVCH
	工作温度	-55℃~+125℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	4ns@3.3V,50pF
	功能特性	输出使能；总线保持
