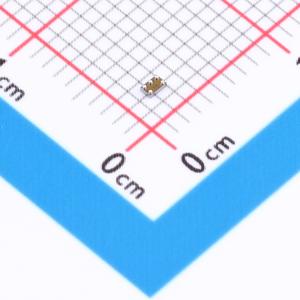

温馨提醒：图片仅供参考，商品以实物为准

SN74AUC1G126YZPR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUC1G126 具有三态输出的单路 0.8V 至 2.7V 高速缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AUC1G126YZPR
商品编号: C2676025
商品封装: DSBGA-5(0.9x1.4)
包装方式: 编带
商品毛重: 1.8克(g)

商品参数

商品概述

SN74AUC1G126是带三态输出的单总线缓冲门，工作电源电压VCC范围为0.8V~2.7V，专门设计用于1.65V~1.95V VCC工作场景，该器件是带三态输出的单线驱动器，当输出使能输入为低电平时，输出禁用。为保证器件在上电或下电过程中保持高阻态，输出使能端需通过下拉电阻接地，电阻最小值由驱动器的电流源能力决定。NanoFree封装技术采用裸片作为封装，该器件完全支持采用Ioff的部分掉电应用，Ioff电路可禁用输出，防止器件掉电时产生损坏性反向电流流过器件。

商品特性

闩锁性能超过100mA，符合JESD 78 II类标准
ESD防护符合JESD22标准，人体模型达到2000V，机器模型达到200V，带电器件模型达到1000V
可提供NanoFree封装
针对1.8V工作优化，具备3.6V I/O容差，支持混合模式信号工作
Ioff支持部分掉电模式和反向驱动保护
支持低于1V工作
1.8V工作条件下最大传播延迟tpd为2.5ns
低功耗，最大静态电流ICC为10μA
1.8V工作条件下输出驱动能力为±8mA

应用领域

AV接收器
便携式音频坞
蓝光播放器与家庭影院
嵌入式个人电脑
便携式MP3播放器/录音机
个人数字助理PDA
AC/DC电源、单控制器电源
客户端与企业级固态硬盘SSD
LCD、数字、高清HD电视
企业级平板
服务器端视频分析
无线耳机、键盘、鼠标

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	0.8V~2.7V
	元件数	1
	每个元件位数	1
	通道类型	-

	属性	参数值
	灌电流(IOL)	9mA
	拉电流(IOH)	9mA
	系列	74AUC
	工作温度	-40℃~+85℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	1.5ns
	功能特性	掉电隔离；输出使能
