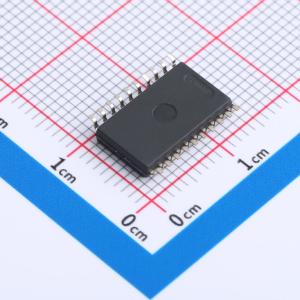

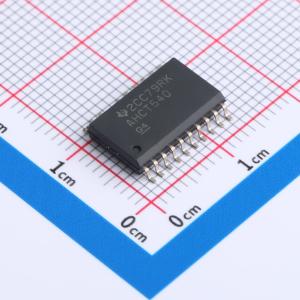

SN74AHCT540DWR

八路缓冲器/驱动器带3-STATE输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AHCT540 具有 TTL 兼容型 CMOS 输入的 8 通道 4.5V 至 5.5V 反相器
品牌名称: TI(德州仪器)
商品型号: SN74AHCT540DWR
商品编号: C2676051
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.5785克(g)

商品参数

商品概述

本产品是带三态输出的八进制缓冲器/驱动器，产品型号包括SN54AHCT540、SN74AHCT540。器件的输入和输出设置在封装的对侧，方便印刷电路板布线。三态控制门为带有低电平有效输入的双输入与门，若任意一个输出使能OE1或OE2输入为高电平，所有对应输出都将处于高阻抗状态；输出不处于高阻抗状态时会输出反相数据。为保证器件在上电或掉电过程中保持高阻抗状态，OE需要通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌电流能力决定。产品提供多种封装类型，所有未使用的器件输入必须连接到VCC或GND，以确保器件正常工作。

商品特性

输入兼容TTL电压
闩锁性能超过250 mA，符合JESD 17标准
ESD防护性能超过JESD 22标准，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
最高工作温度可达125℃

应用领域

驱动总线线路
缓冲存储器地址寄存器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	TTL兼容CMOS
	输出类型	三态
	工作电压	4.5V~5.5V
	每个元件位数	8
	通道类型	单向
	灌电流(IOL)	8mA

	属性	参数值
	拉电流(IOH)	8mA
	系列	74AHCT
	工作温度	-40℃~+125℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	6ns@5V,50pF
	功能特性	输出使能
