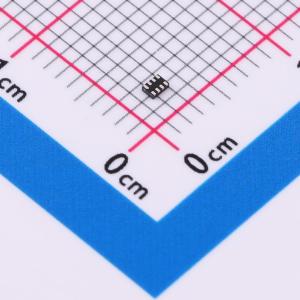

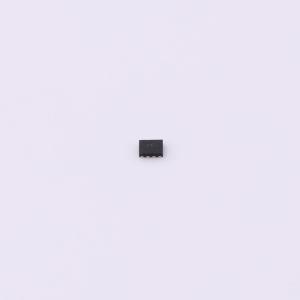

温馨提醒：图片仅供参考，商品以实物为准

SN74AUP2G125DQER

低功耗，三态输出，双路总线缓冲门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUP2G125 具有三态输出的 2 通道、0.8V 至 3.6V 低功耗缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AUP2G125DQER
商品编号: C2676053
商品封装: X2-SON-8(1x1.4)
包装方式: 编带
商品毛重: 0.070175克(g)

商品参数

商品概述

SN74AUP2G125是一款带三态输出的低功耗双总线缓冲门，为0.8V至3.6V工作电压设计，带有双线路驱动器，对应输出使能输入为高电平时对应输出禁用，具备输入禁用功能，允许输入悬空。为确保上电或掉电过程中输出保持高阻态，输出使能端需通过上拉电阻接电源电压，电阻最小值由驱动器灌电流能力决定。若使用外露中心焊盘，仅可将其连接为次级地或保持电气开路；支持部分掉电模式操作，可维持良好的信号完整性。

商品特性

可提供小型封装
静态功耗低，最大Icc为0.9μA
动态功耗低，3.3V条件下典型值Cpd为4pF
输入电容低，典型值CI为1.5pF
噪声低，过冲和下冲低于电源电压的10
具备输入禁用功能，允许输入处于悬空状态
Ioff电路支持部分掉电模式操作，掉电时可禁用输出，防止有害电流回流
输入迟滞特性允许缓慢输入转换，提升输入开关抗干扰能力
工作电压范围宽，为0.8V~3.6V
针对3.3V工作进行优化
支持3.6V I/O耐压，可支持混合模式信号操作
3.3V条件下最大传播延迟tpd为5.4ns
闩锁性能超过100mA，符合JESD 78 II类规范
ESD性能符合JESD 22测试标准，可承受2000V人体模型测试、1000V充电器件模型测试

应用领域

适用于点对点应用
适用于有低功耗需求的电池供电便携设备

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	三态
	工作电压	0.8V~3.6V
	元件数	2
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	4mA
	拉电流(IOH)	4mA
	系列	74AUP
	工作温度	-40℃~+85℃
	静态电流(Iq)	900nA
	传播延迟(tpd)	3.1ns@3.3V,15pF
	功能特性	掉电隔离；输出使能
