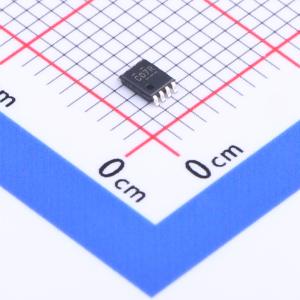

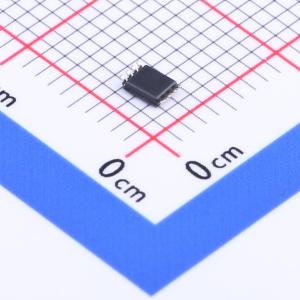

SN74LVC3G07QDCURQ1实物图
  • SN74LVC3G07QDCURQ1商品缩略图
  • SN74LVC3G07QDCURQ1商品缩略图
  • SN74LVC3G07QDCURQ1商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC3G07QDCURQ1

三路缓冲器/驱动器，带开漏输出

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LVC3G07-Q1 具有漏极开路输出的汽车类 3 通道、1.65V 至 5.5V 缓冲器
品牌名称
TI(德州仪器)
商品型号
SN74LVC3G07QDCURQ1
商品编号
C2676059
商品封装
VSSOP-8​
包装方式
编带
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型-
输出类型开漏
工作电压1.65V~5.5V
元件数3
每个元件位数-
通道类型单向
属性参数值
灌电流(IOL)32mA
拉电流(IOH)-
系列74LVC
工作温度-40℃~+125℃
静态电流(Iq)10uA
传播延迟(tpd)3.7ns@3.3V,50pF
功能特性掉电隔离

商品概述

这是一款带开漏输出的三缓冲器/驱动器，型号为SN74LVC3G07，工作VCC范围为1.65V~5.5V，开漏输出可连接其他开漏输出实现低电平有效线或或高电平有效线与功能，具备Ioff电路，可在器件掉电时禁用输出，防止反向电流损坏器件。

商品特性

  • 符合汽车应用要求
  • 支持5V VCC工作
  • 3.3V条件下最大传播延迟tpd为3.7ns
  • 低功耗，最大ICC为10μA
  • 3.3V条件下输出驱动为±24mA
  • 输入和开漏输出可承受最高5.5V电压
  • VCC=3.3V、TA=25℃条件下，典型输出地弹VOLP小于0.8V
  • VCC=3.3V、TA=25℃条件下，典型输出VOH下冲VOHV大于2V
  • 具备Ioff功能，支持部分掉电模式操作
  • 闭锁性能超过100mA，符合JESD 78 II类标准
  • ESD防护符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
  • 最大灌电流为32mA

应用领域

  • 汽车领域应用
  • 需要实现低电平有效线或、高电平有效线与功能的电路
  • 支持部分掉电工作的场景
