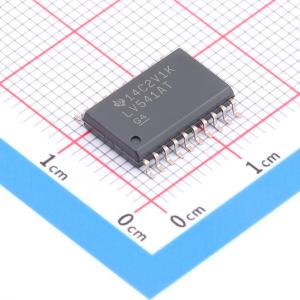

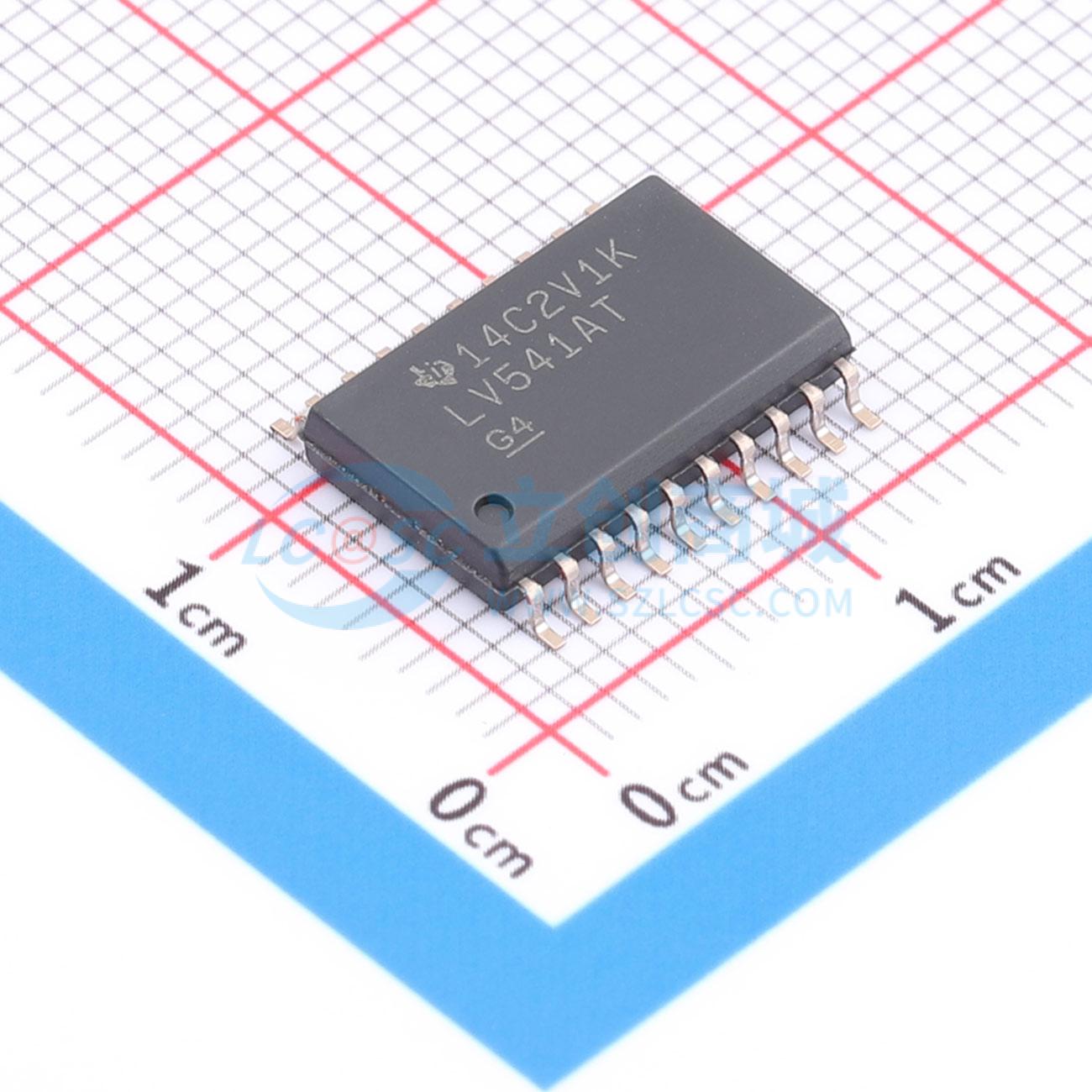

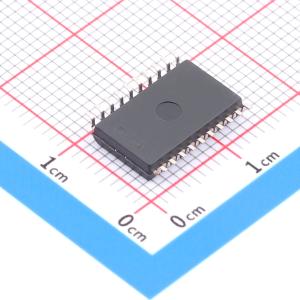

SN74LV541ATDWR

八进制缓冲器/驱动器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LV541AT 具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LV541ATDWR
商品编号: C2676084
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.6425克(g)

商品参数

商品概述

SN74LV541AT是带三态输出的八进制缓冲驱动器，适用于4.5V至5.5V VCC工作，输入为TTL电压兼容，可与双极型输出以及3.3V器件对接，可实现3.3V至5V电平转换。器件输入和输出布置在封装的对侧，方便印刷电路板布线。三态控制门为带低电平有效输入的两输入与门，任意一个输出使能输入为高电平时，所有对应输出都处于高阻抗状态，输出非高阻态时输出非反相数据。为保证上电或掉电过程中保持高阻抗状态，输出使能端需通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌电流能力决定。器件支持部分掉电应用，关断输出电路可防止器件掉电时产生的损坏性反向电流流过器件。

商品特性

输入兼容TTL电压电平
支持4.5V至5.5V VCC工作
5V条件下典型传输延迟tpd为4ns
VCC为5V、TA为25℃时，典型输出地弹VOLP小于0.8V
VCC为5V、TA为25℃时，典型输出VOH下冲VOHV大于2.3V
所有端口支持混合模式电压操作
Ioff支持部分掉电模式运行
闩锁性能超过250mA，符合JESD 17标准
ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
提供多种封装可选

应用领域

驱动总线线路
缓冲存储器地址寄存器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	1
	每个元件位数	8
	通道类型	单向

	属性	参数值
	灌电流(IOL)	16mA
	拉电流(IOH)	16mA
	系列	74LV
	工作温度	-40℃~+125℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	5.5ns@5V,50pF
	功能特性	掉电隔离；输出使能；电平转换
